턴테이블 스태커 1단 DC전동 150kg용
2025-10-17/08:32:31

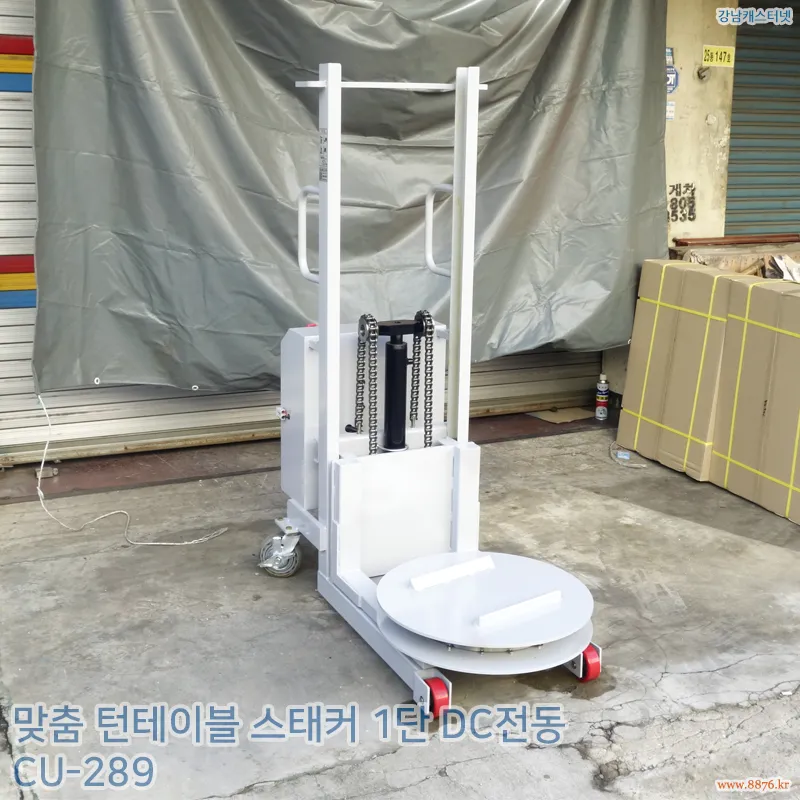

포크 위에 턴테이블 형식의 상판 구조물을 부착한 맞춤 턴테이블 스태커 1단입니다.

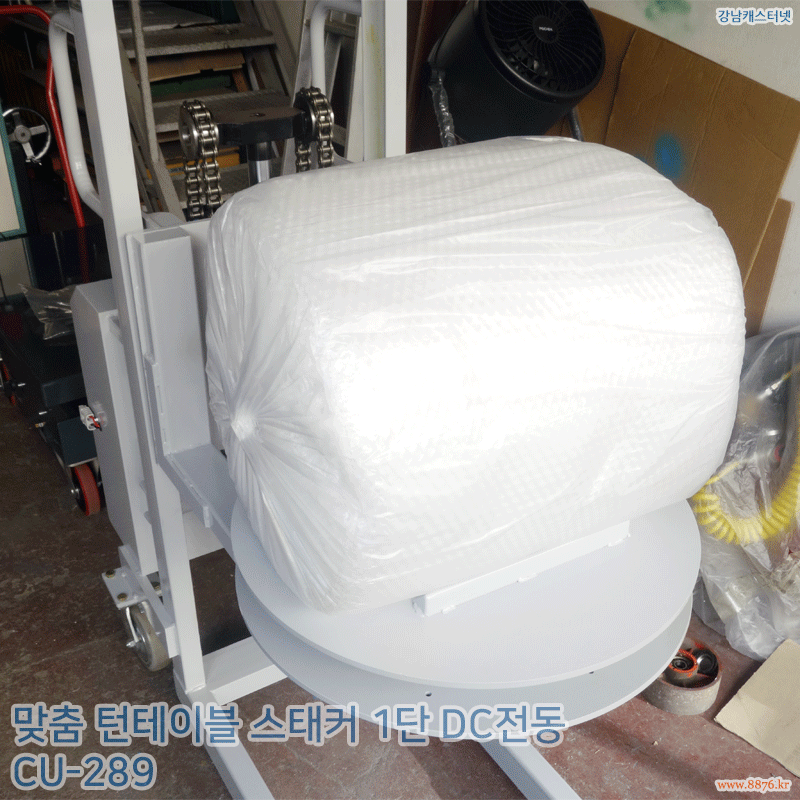

원통형 적재물을 안전하게 적재하고, 360도 회전뿐 아니라 상하강(전동) 및 수평 이동(수동 견인식)이 가능합니다.
스러스트베어링을 채택하여, 상부 턴테이블의 360도 회전이 부드럽고 소음이 적으며, 상부 테이블에 적재물의 이탈을 방지하는 삼각 지지대를 추가하였습니다.
DC 전동 유압식 제품으로, 외장형 충전기가 별도 제공됩니다.
[재질] 철재(SS400)
[도색] 분체 도장(회색)
[원산지] 한국
[허용 하중] 150kg
[주 규격] 턴 테이블: Ø600×60㎜, 턴 테이블 최저: 232㎜, 턴 테이블 최고: 1300㎜
[제원] 전폭: 600㎜, 전고: 약 1650㎜
[발 규격] 발 외폭: 535㎜, 발 길이: 700㎜
[턴 테이블] 지름: Ø600, 턴 테이블 폭: 약 60㎜(턴테이블 원판 사이 스러스트 베어링 설치), 상판 위 삼각 원단 지지대 설치
[바퀴] 손잡이쪽: 중량 고탄성 우레탄 6인치 회전 브레이크, 포크쪽: 우레탄 휠 Ø100×40
[전동부] 배터리: DC 12V×100Ah, 충전기: 단상 AC 220V 60㎐
[스위치] 버튼 스위치
[작동 방식] 상하강: 전동 유압식, 수평 이동: 수동 견인식
원통형 적재물을 안전하게 적재하고, 360도 회전뿐 아니라 상하강(전동) 및 수평 이동(수동 견인식)이 가능합니다.
스러스트베어링을 채택하여, 상부 턴테이블의 360도 회전이 부드럽고 소음이 적으며, 상부 테이블에 적재물의 이탈을 방지하는 삼각 지지대를 추가하였습니다.
DC 전동 유압식 제품으로, 외장형 충전기가 별도 제공됩니다.
- 1 -
[맞춤 턴테이블 스태커 1단 DC전동 150kg용]
[재질] 철재(SS400)
[도색] 분체 도장(회색)
[원산지] 한국
[허용 하중] 150kg
[주 규격] 턴 테이블: Ø600×60㎜, 턴 테이블 최저: 232㎜, 턴 테이블 최고: 1300㎜
[제원] 전폭: 600㎜, 전고: 약 1650㎜
[발 규격] 발 외폭: 535㎜, 발 길이: 700㎜
[턴 테이블] 지름: Ø600, 턴 테이블 폭: 약 60㎜(턴테이블 원판 사이 스러스트 베어링 설치), 상판 위 삼각 원단 지지대 설치
[바퀴] 손잡이쪽: 중량 고탄성 우레탄 6인치 회전 브레이크, 포크쪽: 우레탄 휠 Ø100×40
[전동부] 배터리: DC 12V×100Ah, 충전기: 단상 AC 220V 60㎐
[스위치] 버튼 스위치
[작동 방식] 상하강: 전동 유압식, 수평 이동: 수동 견인식
- 2 -
[턴테이블 1]
- 3 -
[턴테이블 2]
- 4 -
[360º 회전 턴테이블]
- 5 -

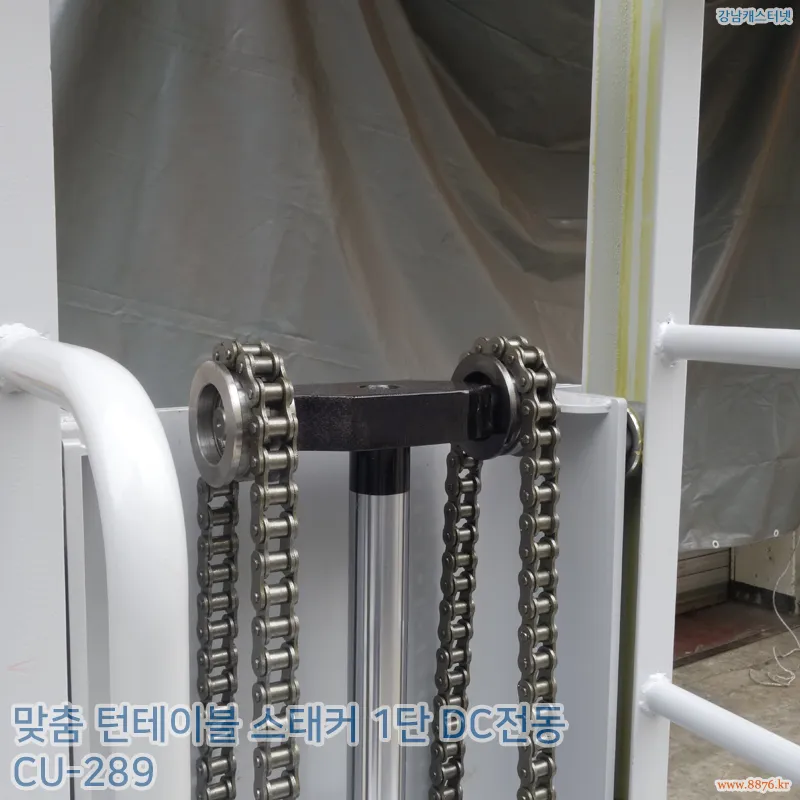

[유압실린더]
- 6 -

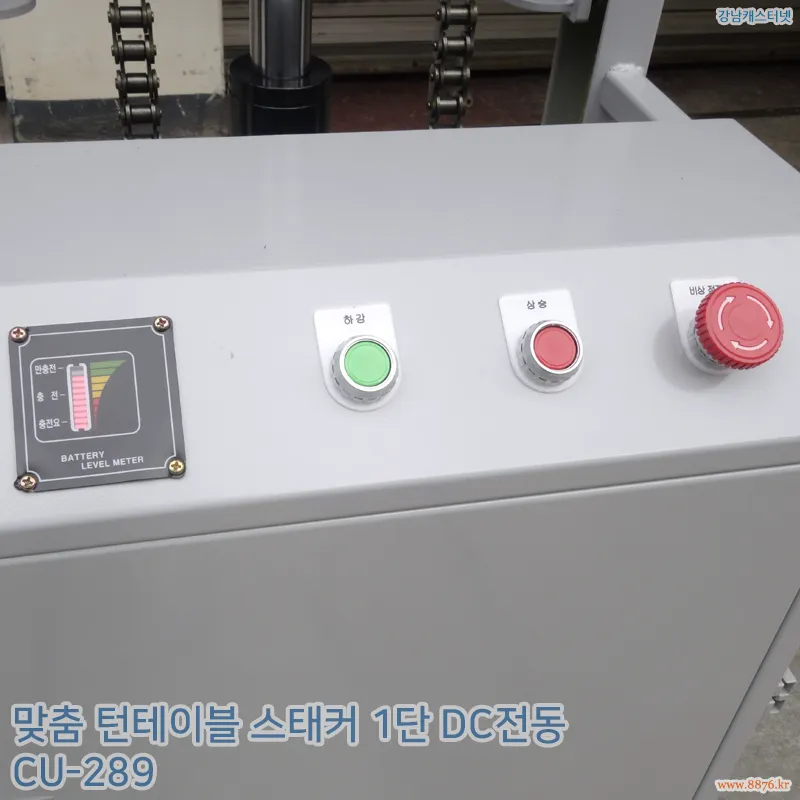

[배터리 게이지와 상승하강 버튼, 비상 버튼]
- 7 -
[배터리박스 내부]
- 8 -

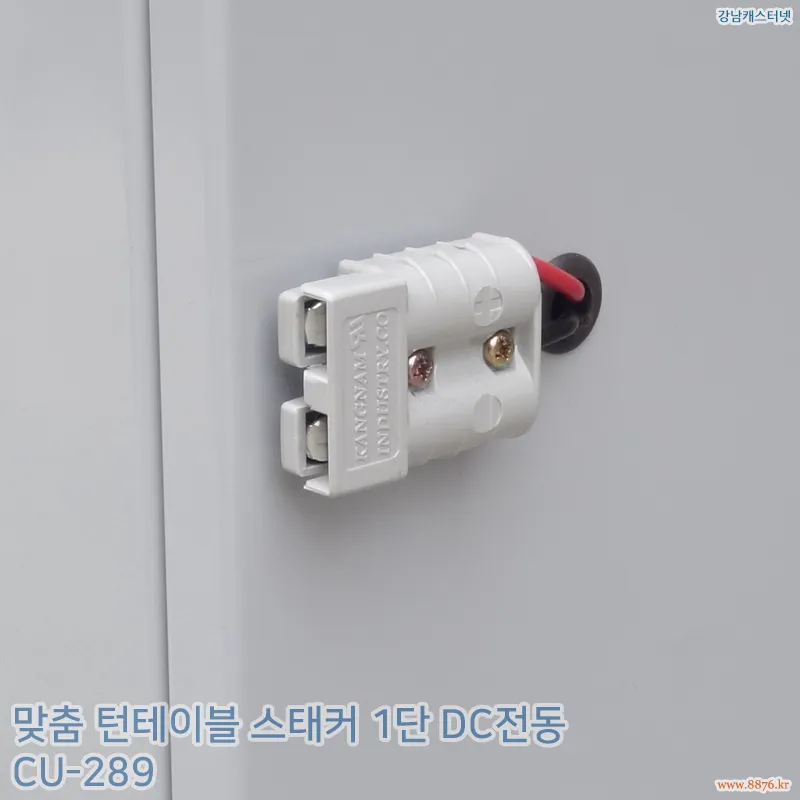

[충전용 단자(220V용 외장형 충전기 제공)]
- 9 -

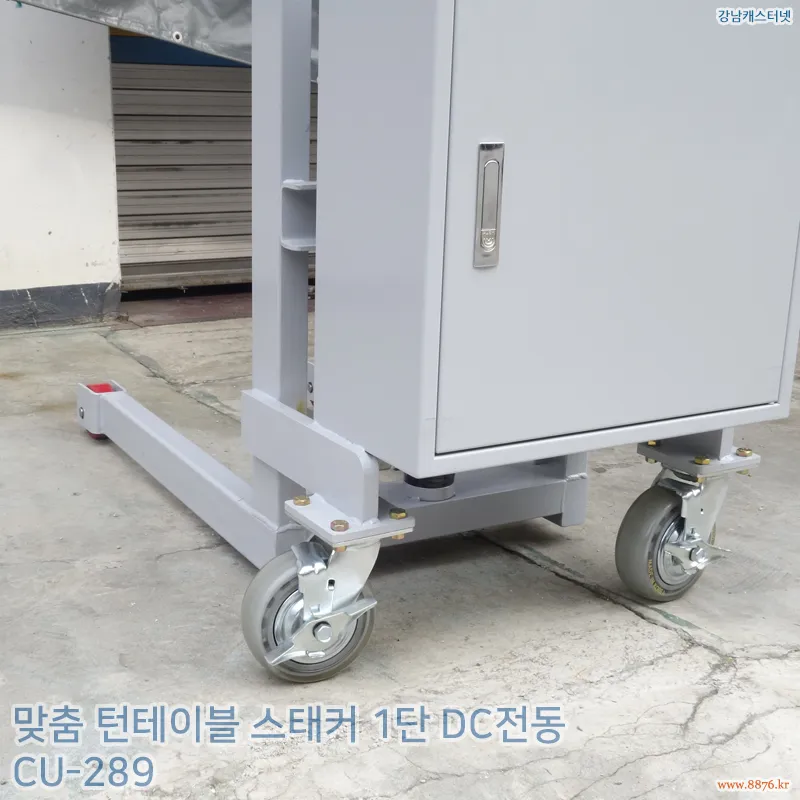

[중량 고탄성 우레탄 6인치 회전브레이크 캐스터(바퀴)]
- 10 -

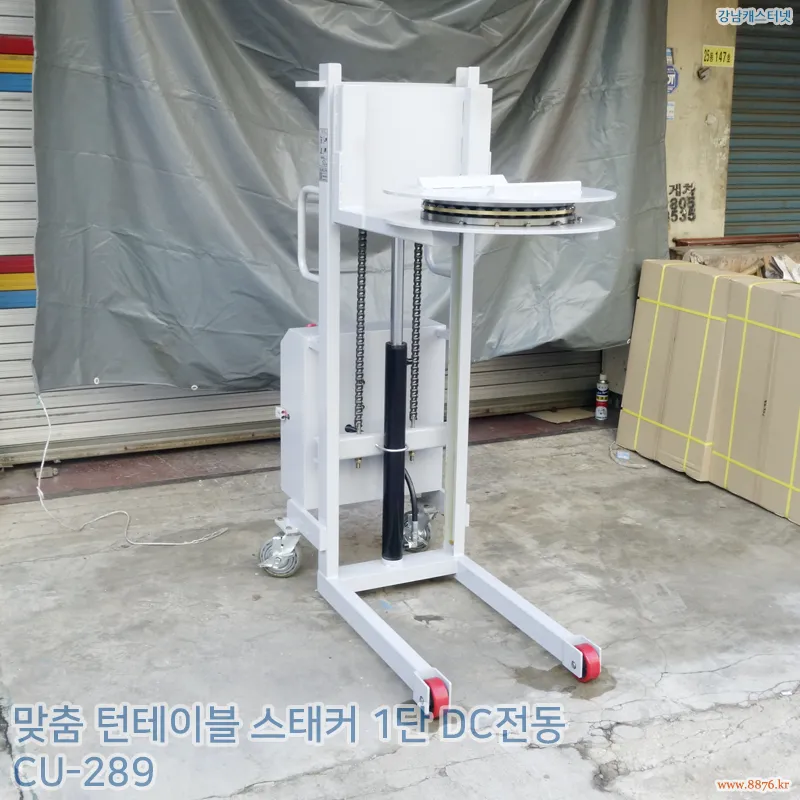

[최대 상승]
- 11 -

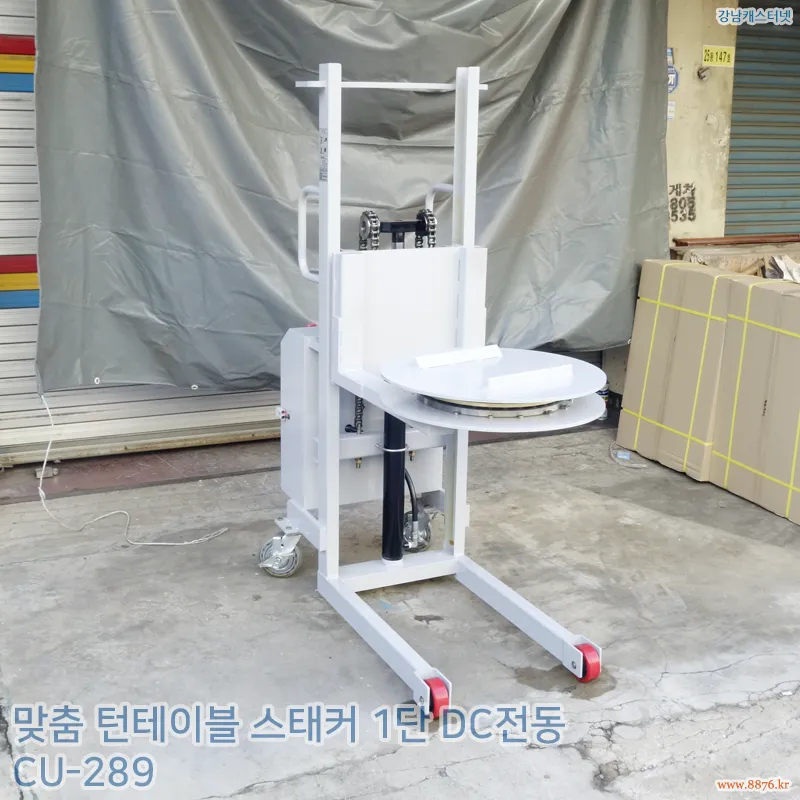

[중간 상승]
- 12 -
[최저 하강]
- 13 -
[컨셉도 1]
- 14 -
[컨셉도 2]
- 15 -
[주요 규격]
