모터 이송용 철대차 특 4톤용
2025-04-25/09:14:59
모터같은 중량물을 이송하기 위한 맞춤 철대차 4톤용입니다.
중량물을 지지할 수 있는 특수 고하중 캐스터를 사용하였습니다.
[재질] 철재-SS400
[도색] 분체도장(파란색)
[허용하중] 4톤
[주 규격] 상판: 700×1150㎜, 바퀴 높이: 250㎜, 손잡이 높이: 930㎜
[자재] 각관 50×100×4.5T(프레임), 원파이프 Ø32(손잡이), 철판 6T(상판)
[바퀴] 지덕산업 GXT-125-ASF-MCD(회전) 2개, GXT-125-BSF-MCD(회전 브레이크) 2개
중량물을 지지할 수 있는 특수 고하중 캐스터를 사용하였습니다.
- 1 -

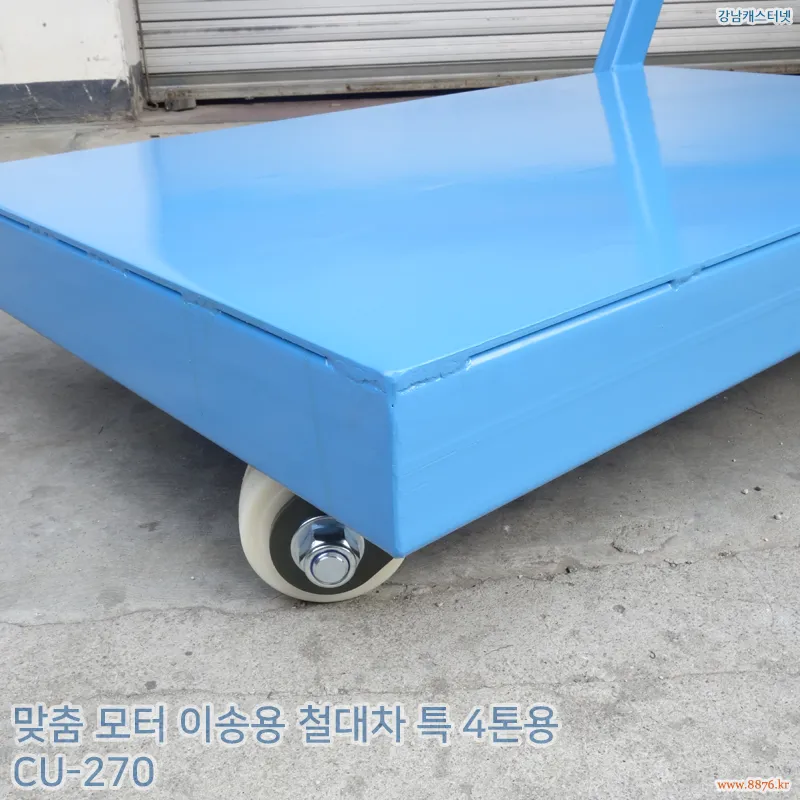

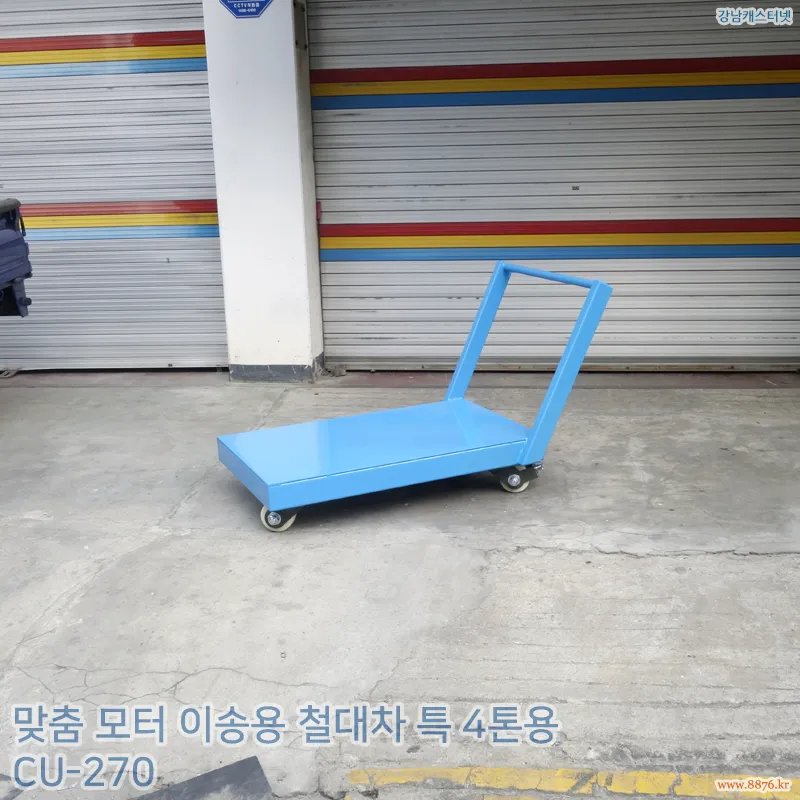

[맞춤 모터 이송용 철대차 특 4톤용]
[재질] 철재-SS400
[도색] 분체도장(파란색)
[허용하중] 4톤
[주 규격] 상판: 700×1150㎜, 바퀴 높이: 250㎜, 손잡이 높이: 930㎜
[자재] 각관 50×100×4.5T(프레임), 원파이프 Ø32(손잡이), 철판 6T(상판)
[바퀴] 지덕산업 GXT-125-ASF-MCD(회전) 2개, GXT-125-BSF-MCD(회전 브레이크) 2개
- 2 -

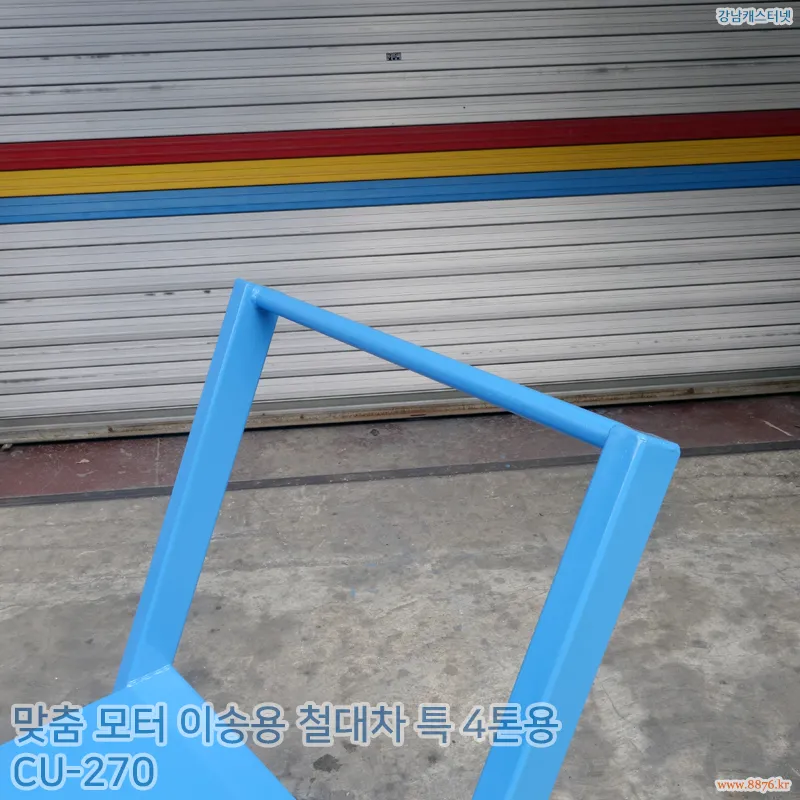

[손잡이]
- 3 -

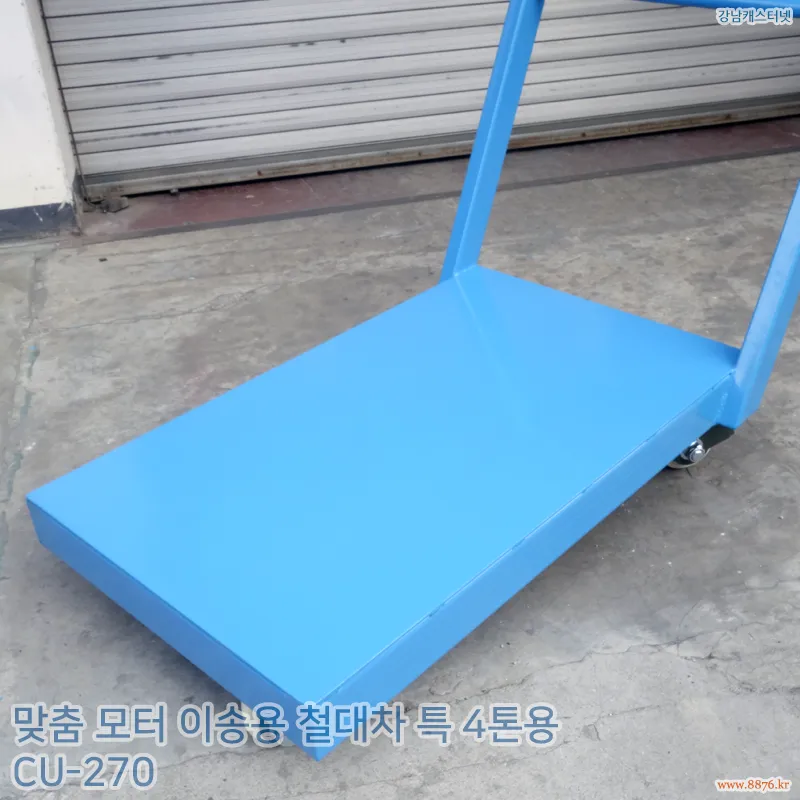

[상판]
- 4 -

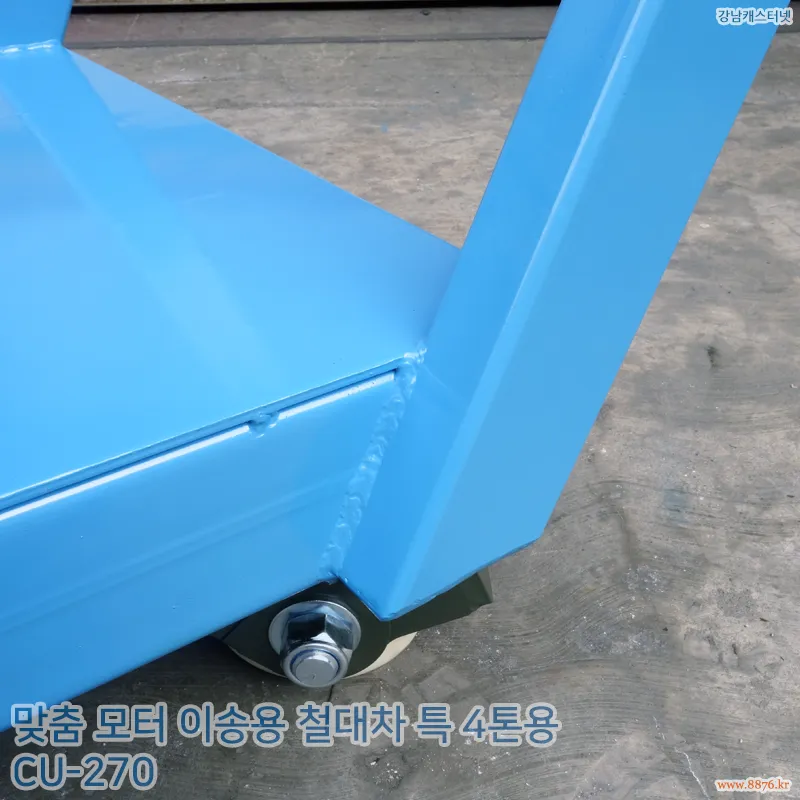

[손잡이 용접부]
- 5 -
[상판 용접부]
- 6 -

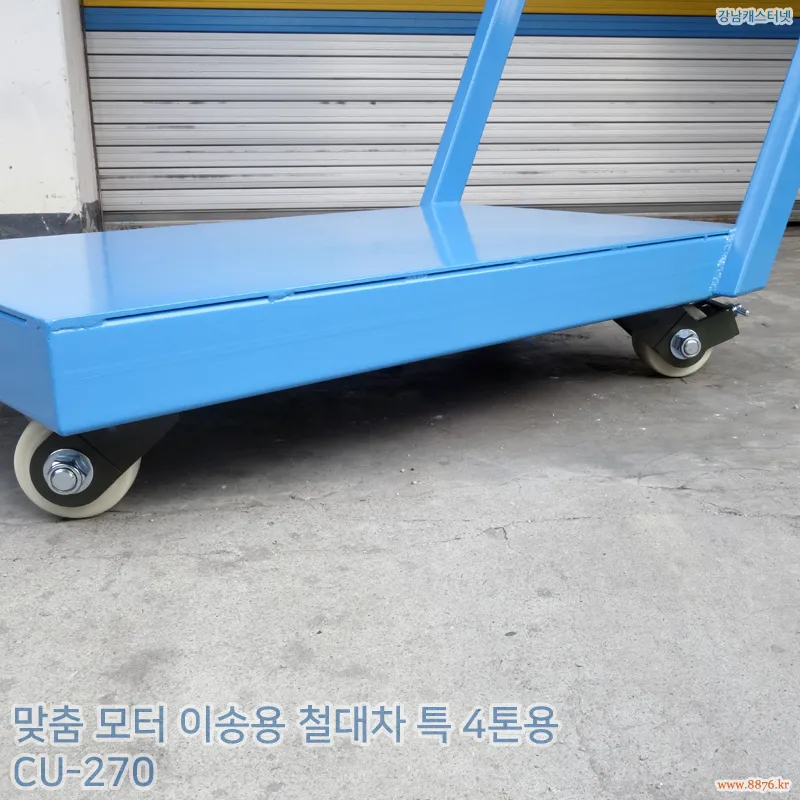

[지덕산업 GXT-125-ASF-MCD(회전), GXT-125-BSF-MCD(회전 브레이크) 캐스터(바퀴)]
- 7 -

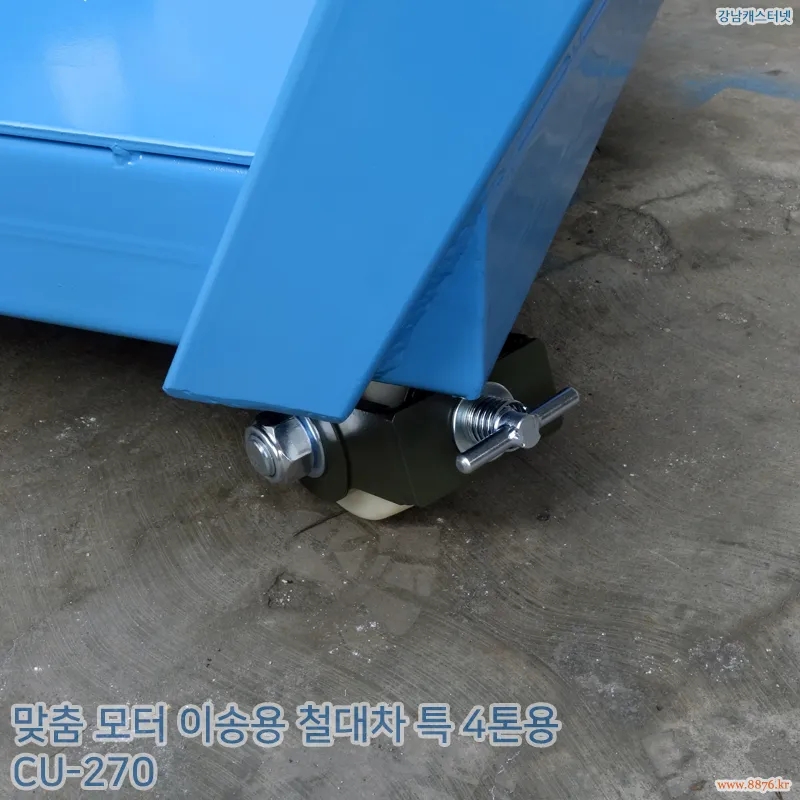

[GXT-125-BSF-MCD(회전 브레이크) 캐스터(바퀴)]
- 8 -

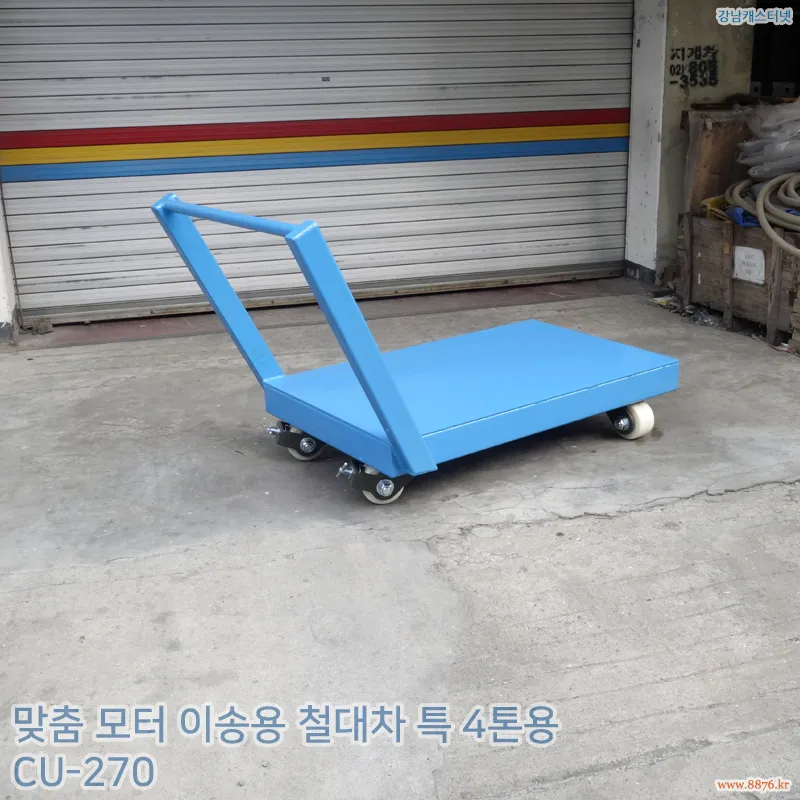

[전체 모습]
- 9 -
[컨셉도 1]
- 10 -
[컨셉도 2]
