포크 스태커 1단 족동 100kg용(원단 축 거치대 MC나일론, 투명 안전PC판)
2025-02-05/08:58:29
원단 봉을 거치할 수 있도록 포크에 MC나일론 재질의 축 거치대를 부착한 맞춤 포크 스태커 1단 족동입니다.
손잡이를 스텐레스로 제작하였고, 투명 안전 PC판을 추가하였습니다.
포크 스태커 맞춤 제작 시 필요한 항목들에 대한 설명은 아래의 링크를 참고해 주시기 바랍니다.
https://casternet.com/neo/product.php?gr=42#q_2
[재질] 철재-SS400
[도색] 분체 도장(RAL-1050; 아이보리)
[원산지] 한국
[허용 하중] 100kg

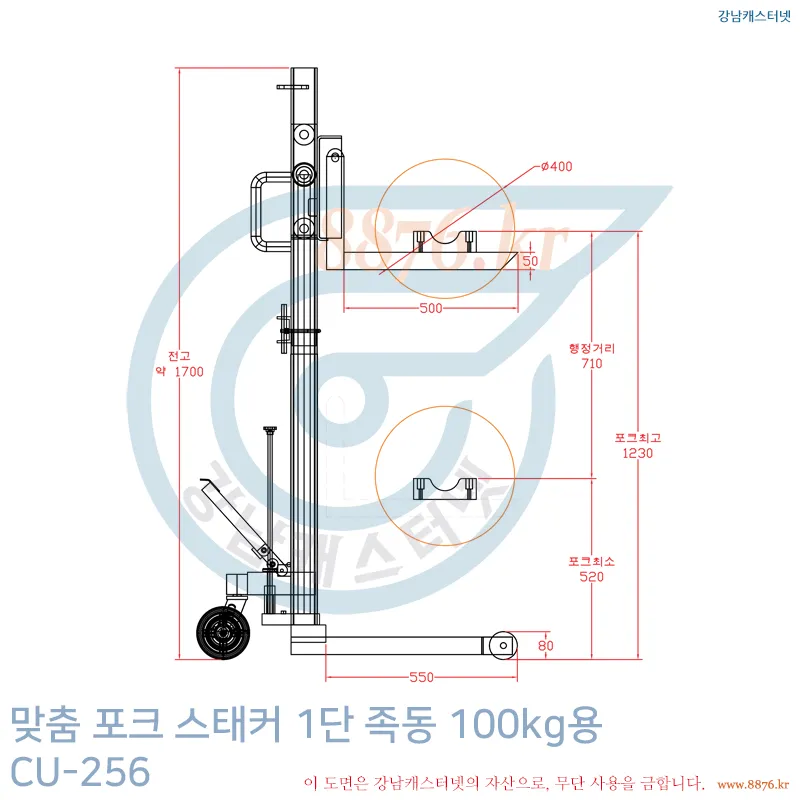

[주 규격] 포크 외폭: 700㎜, 포크 길이: 500㎜, 포크 최저: 520㎜(MC나일론 구조물 포함), 포크 최고: 1230㎜(MC나일론 구조물 포함) 전고: 약 1700㎜
[발 규격] 발 외폭: 750㎜, 발 간격: 650㎜, 발 길이: 550㎜, 발 높이: 80㎜
[포크] 포크 내폭: 550㎜, 포크 간격(최대): 700㎜, 포크 자체 폭: 50㎜, 포크 자체 높이: 50㎜, 포크 간격 조절: 가능
[바퀴] 손잡이쪽: 중량 고탄성 우레탄 5인치 회전브레이크, 포크쪽: 우레탄 휠 Ø75×34㎜
[작동 방식] 상하강: 족동식, 수평 이동: 수동 견인식
[기타] 투명 안전PC판, 손잡이 스텐레스(SUS304(유광)) 설치
왼쪽의 봉 스태커 제품은 아래 링크에서 확인할 수 있습니다.
https://casternet.com/neo/bbs/view.php?bd=custom&pg=2&no=255
손잡이를 스텐레스로 제작하였고, 투명 안전 PC판을 추가하였습니다.
포크 스태커 맞춤 제작 시 필요한 항목들에 대한 설명은 아래의 링크를 참고해 주시기 바랍니다.
https://casternet.com/neo/product.php?gr=42#q_2
- 1 -
[맞춤 포크 스태커 1단 족동 100kg용(원단 축 거치대 MC나일론, 투명 안전PC판)]
[재질] 철재-SS400
[도색] 분체 도장(RAL-1050; 아이보리)
[원산지] 한국
[허용 하중] 100kg
[주 규격] 포크 외폭: 700㎜, 포크 길이: 500㎜, 포크 최저: 520㎜(MC나일론 구조물 포함), 포크 최고: 1230㎜(MC나일론 구조물 포함) 전고: 약 1700㎜
[발 규격] 발 외폭: 750㎜, 발 간격: 650㎜, 발 길이: 550㎜, 발 높이: 80㎜
[포크] 포크 내폭: 550㎜, 포크 간격(최대): 700㎜, 포크 자체 폭: 50㎜, 포크 자체 높이: 50㎜, 포크 간격 조절: 가능
[바퀴] 손잡이쪽: 중량 고탄성 우레탄 5인치 회전브레이크, 포크쪽: 우레탄 휠 Ø75×34㎜
[작동 방식] 상하강: 족동식, 수평 이동: 수동 견인식
[기타] 투명 안전PC판, 손잡이 스텐레스(SUS304(유광)) 설치
- 2 -
[전체 모습]
- 3 -
[포크 간격 확장]
- 4 -
[포크 간격 좁힘]
- 5 -
[MC나일론 축 거치대]
- 6 -
[유압실린더 상부]
- 7 -
[스텐레스 손잡이]
- 8 -
[상승 페달, 하강 밸브]
- 9 -
[유압실린더]
- 10 -
[투명 안전PC판 ]
- 11 -
[납품 모습]
- 12 -

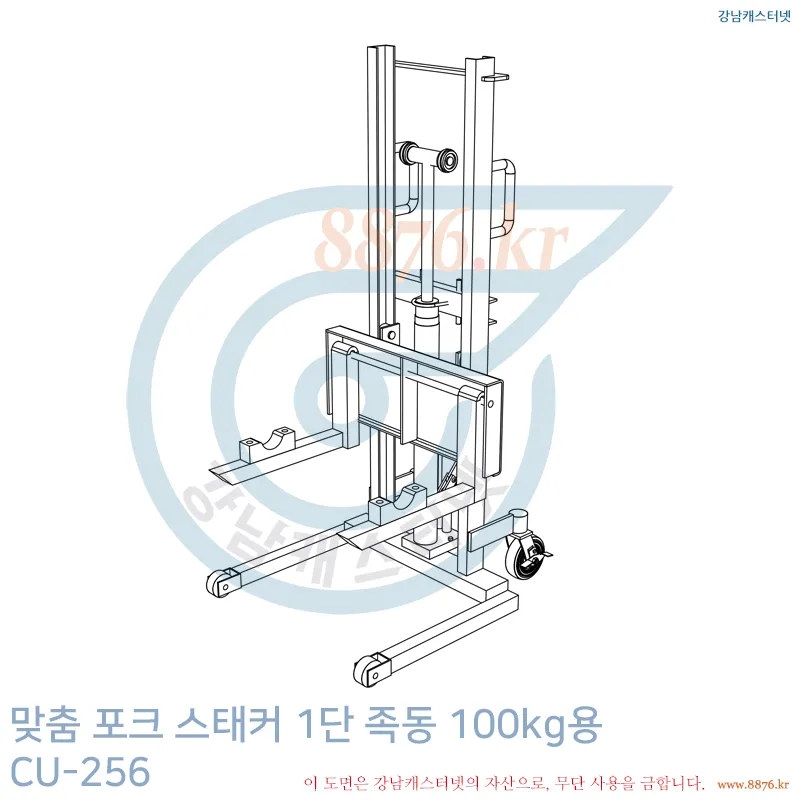

[컨셉도 1]
- 13 -

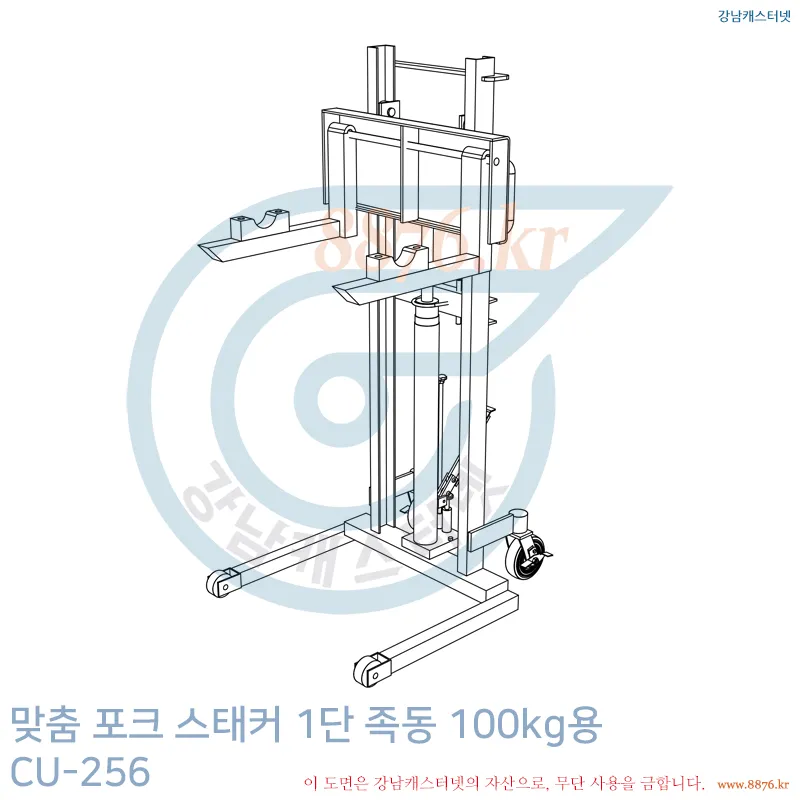

[컨셉도 2]
- 14 -

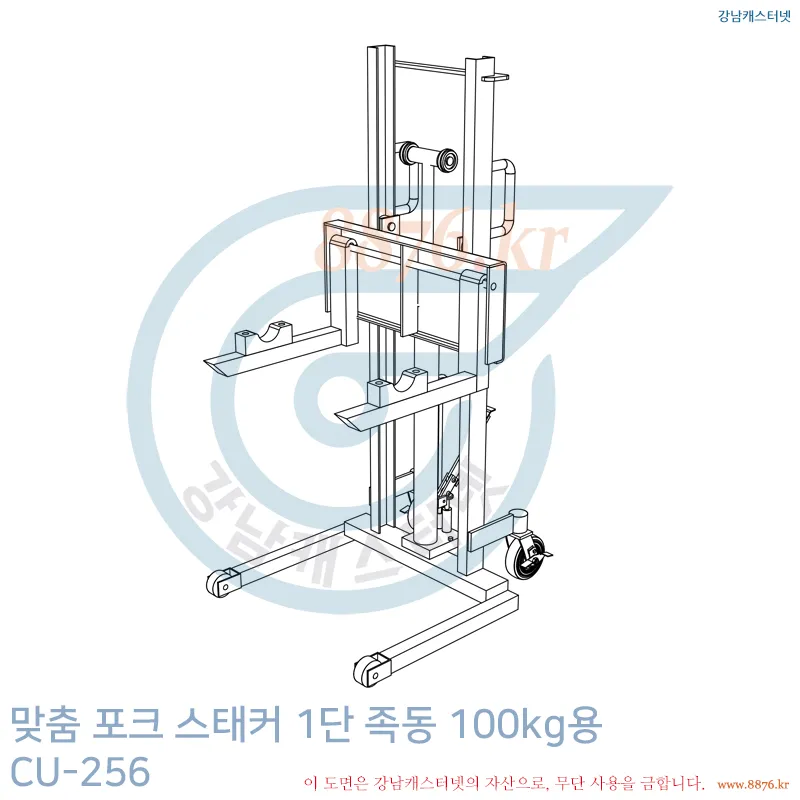

[컨셉도 3]
- 15 -
[컨셉도 4]
왼쪽의 봉 스태커 제품은 아래 링크에서 확인할 수 있습니다.
https://casternet.com/neo/bbs/view.php?bd=custom&pg=2&no=255
