테이블리프트 3단 정치식 AC전동 복동식 800kg용
2025-01-06/13:56:37
맞춤 테이블리프트 3단 정치식 AC전동 복동식입니다.
최고 상승 높이 1.25m, 허용 하중 800kg용이며, 현장 여건에 따라 다양한 사양으로 제작 가능합니다.
유압식 테이블리프트의 주요 규격 및 특징
https://casternet.com/neo/bbs/view.php?bd=qna&no=1371
[재질] 철재-SS400
[도색] 분체 도장(회색)
[원산지] 한국
[허용 하중] 800kg
[주 규격] 상판 폭: 430㎜, 상판 길이: 600㎜, 최소 높이: 450㎜, 최대 높이: 1,250㎜
[상판(판재)] 행정거리: 800㎜, 재질: 철재(SS400), 종류: 민판
[베이스] 베이스 규격: 430×600㎜, 앵커볼트 구멍 유무: 있음, 앵커볼트 구멍 지름: 16㎜
[암(ARM)] 단 수: 3단, 부싱: 오일리스 부싱, 그리스 니플: 있음
[상하강] 방식: 복동
[전원부] 전류: AC, 상: 삼상, 전압: 380V, 전선 종류: 4P, 전선 길이: 약 3M
[유압모터] 용량: 1.5KW, 위치: 기계 외부, 모터 박스 유무: 있음
[조작부] 상하강 스위치: 호이스트 스위치, 선 길이: 약 3M
[상판 위 추가 장치] 난간: 없음, 점검구: 없음
[리미트 스위치] 상승 리미트: 1개, 하강 리미트: 1개
최고 상승 높이 1.25m, 허용 하중 800kg용이며, 현장 여건에 따라 다양한 사양으로 제작 가능합니다.
유압식 테이블리프트의 주요 규격 및 특징
https://casternet.com/neo/bbs/view.php?bd=qna&no=1371
- 1 -
[맞춤 테이블리프트 3단 정치식 AC전동 복동식 800kg용]
[재질] 철재-SS400
[도색] 분체 도장(회색)
[원산지] 한국
[허용 하중] 800kg
[주 규격] 상판 폭: 430㎜, 상판 길이: 600㎜, 최소 높이: 450㎜, 최대 높이: 1,250㎜
[상판(판재)] 행정거리: 800㎜, 재질: 철재(SS400), 종류: 민판
[베이스] 베이스 규격: 430×600㎜, 앵커볼트 구멍 유무: 있음, 앵커볼트 구멍 지름: 16㎜
[암(ARM)] 단 수: 3단, 부싱: 오일리스 부싱, 그리스 니플: 있음
[상하강] 방식: 복동
[전원부] 전류: AC, 상: 삼상, 전압: 380V, 전선 종류: 4P, 전선 길이: 약 3M
[유압모터] 용량: 1.5KW, 위치: 기계 외부, 모터 박스 유무: 있음
[조작부] 상하강 스위치: 호이스트 스위치, 선 길이: 약 3M
[상판 위 추가 장치] 난간: 없음, 점검구: 없음
[리미트 스위치] 상승 리미트: 1개, 하강 리미트: 1개
- 2 -
[중간 상승]
- 3 -
[최저 하강]
- 4 -
[최저 하강 안전 기둥]
- 5 -
[유압 실린더]
- 6 -
[하강 리미트]
- 7 -
[그리스 니플]
- 8 -
[모터 박스]
- 9 -
[유압 모터]
- 10 -
[방향 전환 밸브]
- 11 -

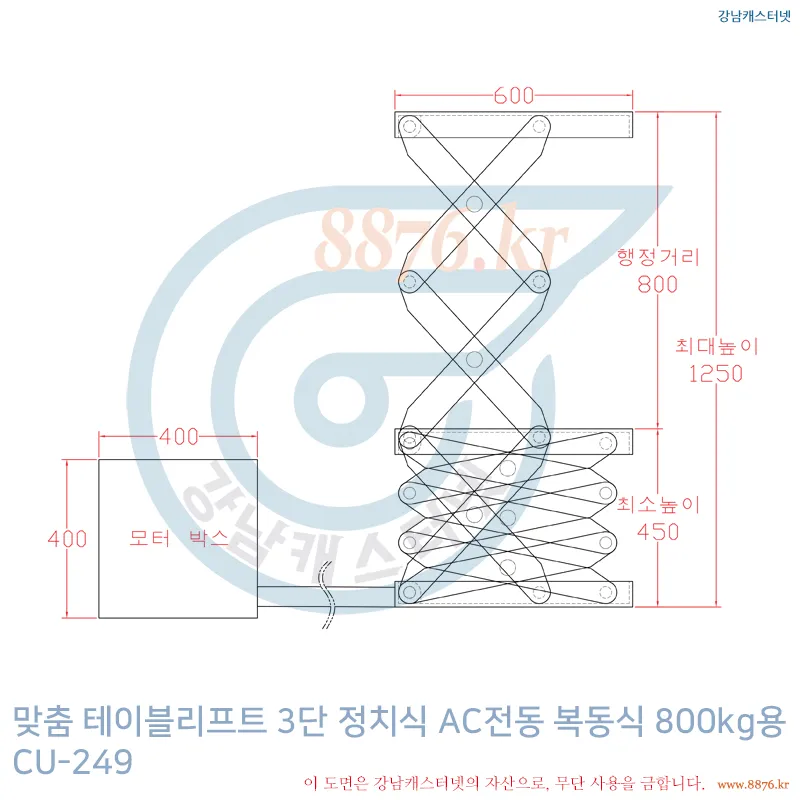

[주요 규격 1]
- 12 -

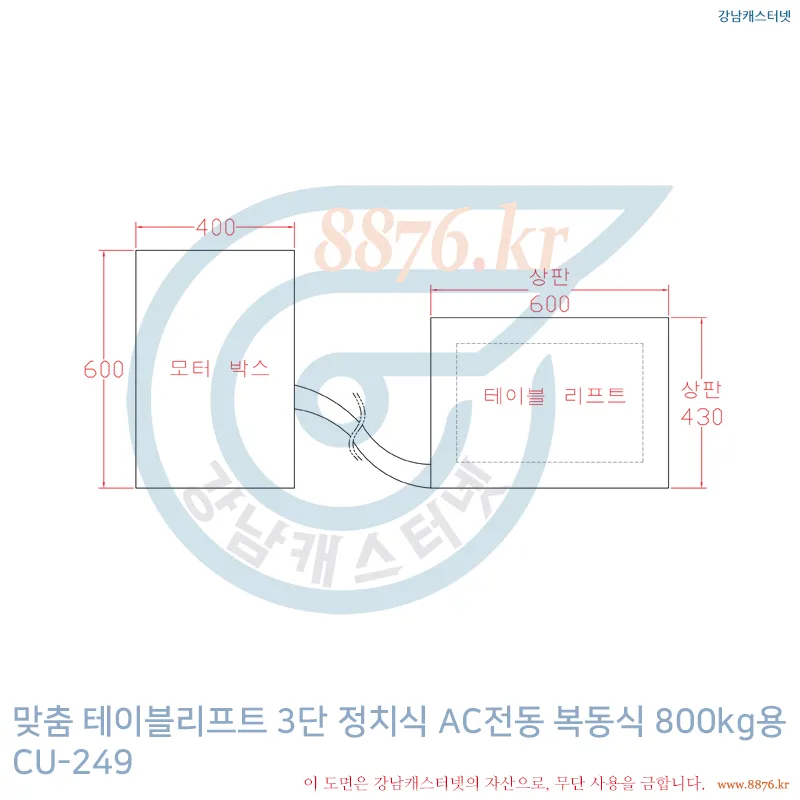

[주요 규격 2]
