봉스태커 1단 족동 150kg용(스텐레스 봉에 롤러 매입)
2024-09-06/11:09:45
스텐레스(SUS304) 재질의 봉을 장착한 맞춤 봉스태커 1단 족동입니다.
봉 내부에 롤러가 매입되어 있어 원단 거치가 수월하며, 이외에도 원단의 규격에 따라 맞춤 제작이 가능합니다.
[재질] 철제(SS400)
[도색] 분체 도장(회색), 단 봉은 스텐레스(SUS304; 유광)
[허용 하중] 150kg
[봉 규격] 봉 규격: Ø60.5×650㎜, 봉 중심 높이: 최저 400 ~ 최고 1000㎜, 봉에 베어링 10개 설치[발 규격] 발 간격: 600㎜, 발 길이: 약 600㎜, 발 높이: 80㎜
[바퀴] 손잡이쪽: 중량 고탄성 우레탄 5인치 회전브레이크, 포크쪽: 우레탄 휠 Ø75㎜
[작동 방식] 상하강: 족동식, 수평 이동: 수동 견인식
봉 내부에 롤러가 매입되어 있어 원단 거치가 수월하며, 이외에도 원단의 규격에 따라 맞춤 제작이 가능합니다.
- 1 -
[맞춤 봉스태커 1단 족동 150kg용(스텐레스 봉에 롤러 매입)]
[재질] 철제(SS400)
[도색] 분체 도장(회색), 단 봉은 스텐레스(SUS304; 유광)
[허용 하중] 150kg
[봉 규격] 봉 규격: Ø60.5×650㎜, 봉 중심 높이: 최저 400 ~ 최고 1000㎜, 봉에 베어링 10개 설치[발 규격] 발 간격: 600㎜, 발 길이: 약 600㎜, 발 높이: 80㎜
[바퀴] 손잡이쪽: 중량 고탄성 우레탄 5인치 회전브레이크, 포크쪽: 우레탄 휠 Ø75㎜
[작동 방식] 상하강: 족동식, 수평 이동: 수동 견인식
- 2 -
[상세 사양]
- 3 -
[SUS 봉(롤러 매입)]
- 4 -
[롤러 매입(베어링)]
- 5 -
[실린더 상부]
- 6 -
[하강 밸브]
- 7 -
[상승 족동 페달]
- 8 -
[유압 실린더]
- 9 -
[포크쪽 바퀴 - 우레탄 휠 Ø75㎜]
- 10 -
[최고 상승]
- 11 -
[중간 상승]
- 12 -
[최저 하강]
- 13 -
[전체 모습 - 후면]
- 14 -

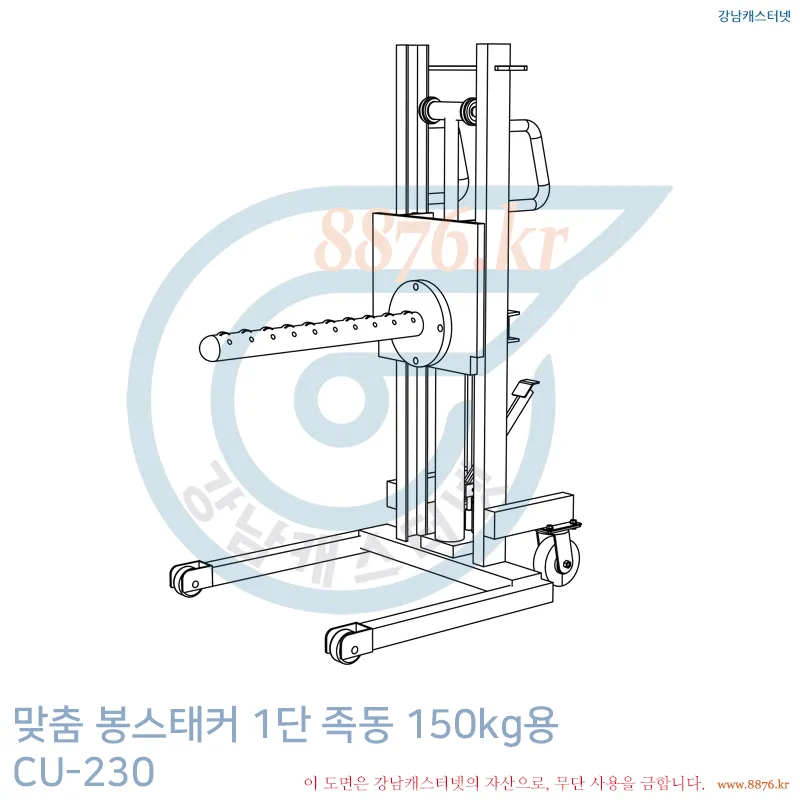

[컨셉도 1]
- 15 -

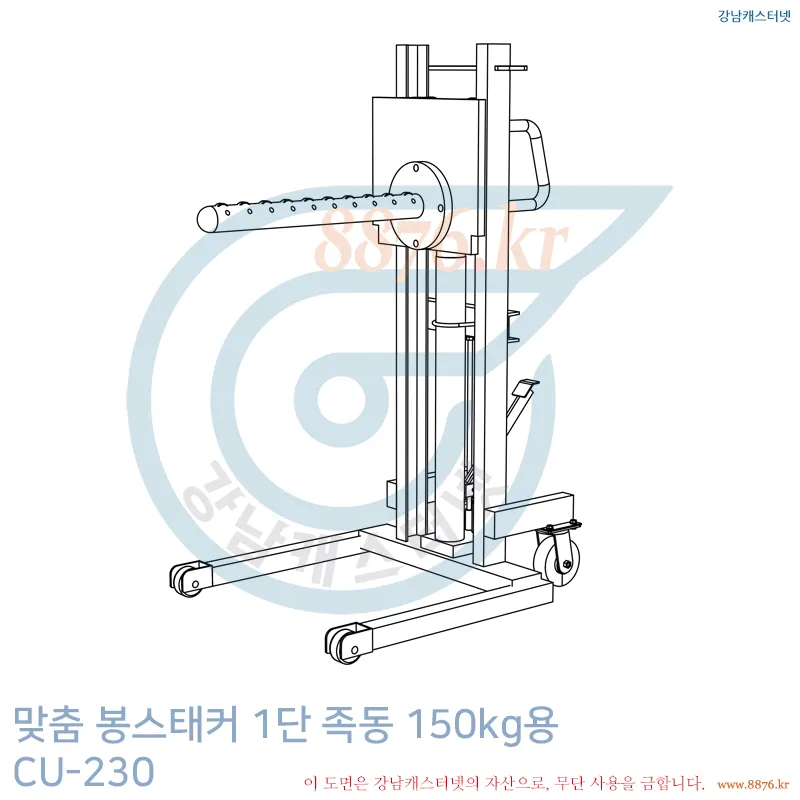

[컨셉도 2]
- 16 -

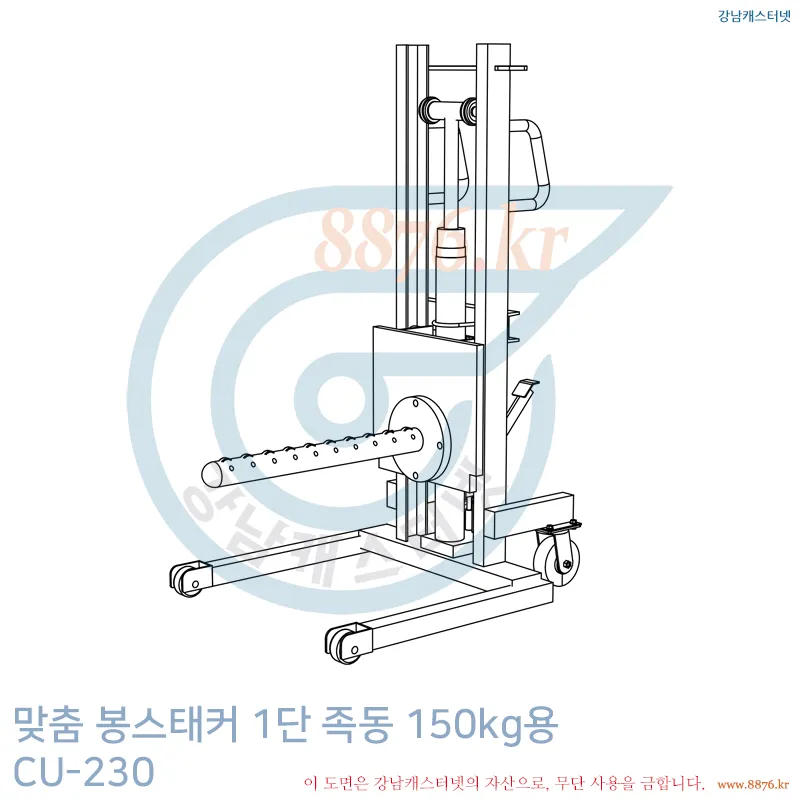

[컨셉도 3]
