봉스태커 1단 족동 100kg용(SUS봉, 유광)
2024-08-06/14:43:14
스텐레스(SUS304) 재질의 봉을 장착한 맞춤 봉스태커 1단 족동입니다.
거치물의 하중이나 용도, 작업 환경에 따라 봉에 롤러를 매입하는 등 여러가지 옵션의 맞춤 제작이 가능합니다.
[재질] 철재(SS400)
[도색] 분체 도장(회색); 단 봉은 스텐레스(SUS304; 유광)
[허용 하중] 100kg
[주 규격] 전폭: 약 490㎜, 전고: 약 1900㎜
[봉 규격] 봉 : Ø60×800㎜, 봉 중심 높이: 최소 150 ~ 최고 1500㎜
[발 규격] 발 간격: 약 350㎜, 발 외폭: 약 470㎜, 발 길이: 700㎜, 발 높이: 약 80㎜
[바퀴] 손잡이쪽: 중량 고탄성 우레탄 5인치 회전 브레이크, 포크쪽: 우레탄 휠 Ø75×34㎜
[기타] 상하강: 족동 유압식, 수평 이동: 수동 견인식
거치물의 하중이나 용도, 작업 환경에 따라 봉에 롤러를 매입하는 등 여러가지 옵션의 맞춤 제작이 가능합니다.
- 1 -
[맞춤 봉스태커 1단 족동 100kg용(SUS봉)]
[재질] 철재(SS400)
[도색] 분체 도장(회색); 단 봉은 스텐레스(SUS304; 유광)
[허용 하중] 100kg
[주 규격] 전폭: 약 490㎜, 전고: 약 1900㎜
[봉 규격] 봉 : Ø60×800㎜, 봉 중심 높이: 최소 150 ~ 최고 1500㎜
[발 규격] 발 간격: 약 350㎜, 발 외폭: 약 470㎜, 발 길이: 700㎜, 발 높이: 약 80㎜
[바퀴] 손잡이쪽: 중량 고탄성 우레탄 5인치 회전 브레이크, 포크쪽: 우레탄 휠 Ø75×34㎜
[기타] 상하강: 족동 유압식, 수평 이동: 수동 견인식
- 2 -
[상세 사양]
- 3 -
[스텐레스 봉]
- 4 -
[유압 실린더 상부]
- 5 -
[유압 실린더]
- 6 -
[하강 밸브]
- 7 -
[상승용 족동 페달]
- 8 -
[전체 모습]
- 9 -
[최대 상승]
- 10 -
[중간 상승]
- 11 -
[최저 하강]
- 12 -

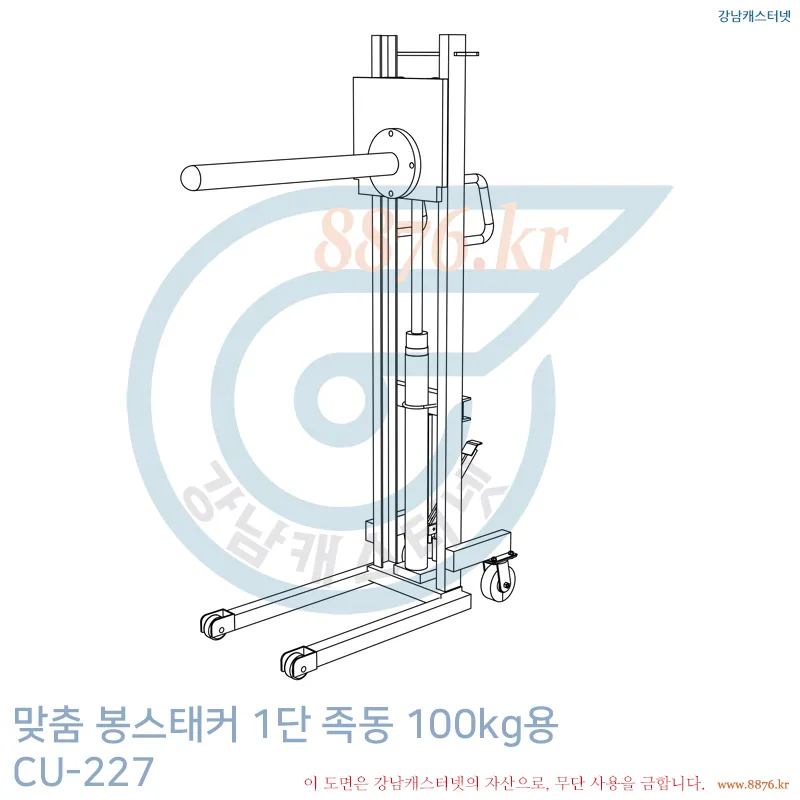

[컨셉도 1]
- 13 -

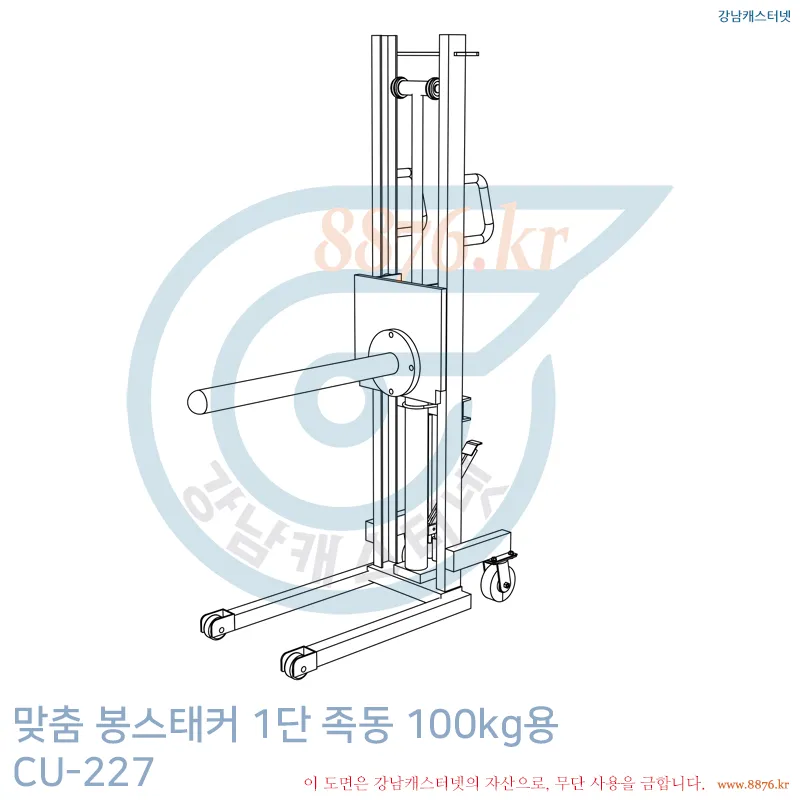

[컨셉도 2]
- 14 -

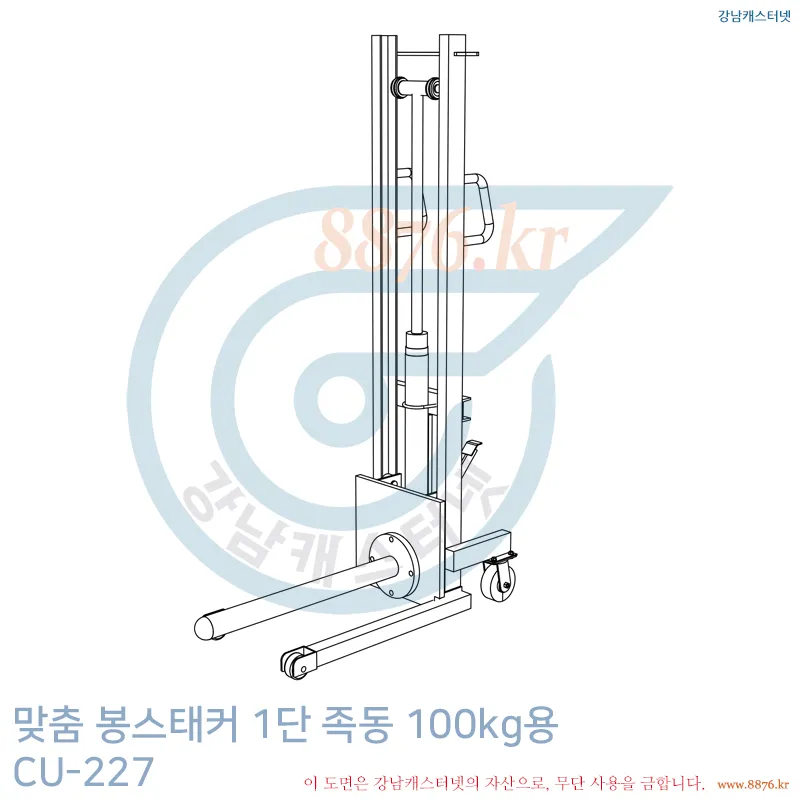

[컨셉도 3]
