봉스태커 족동 1단 100kg용
2024-07-05/11:11:44
스텐레스(SUS304) 재질의 봉을 장착한 맞춤 봉스태커 족동 1단입니다.
최고 1.2m까지 상승시킬 수 있으며, 거치물의 하중이나 용도, 작업 환경에 따라 봉에 롤러를 매입하는 등 여러가지 옵션의 맞춤 제작이 가능합니다.
고객사의 요청에 따라 봉을 2B(무광)으로 제작했으나, 유광으로도 제작 가능합니다.
[재질] 철재(SS400)
[도색] 분체 도장(RAL 9003, 유광), 단 봉은 스텐레스(SUS304;2B, 무광)
[원산지] 한국
[허용 하중] 100kg
[규격] 봉 Ø60×600㎜, 봉 중심 높이: 최저 150 ~ 최고 1200㎜, 발 간격: 약 350㎜, 발 외폭: 약 470㎜, 발 길이: 560㎜ 발 높이: 약 85㎜, 전폭: 약 490㎜, 전고: 약 1650㎜
[바퀴] 손잡이 쪽 고탄성 우레탄 5인치 회전브레이크, 포크 쪽 우레탄 휠 Ø75×34㎜
[기타] 상하강: 족동 유압식, 수평 이동: 수동 견인식
최고 1.2m까지 상승시킬 수 있으며, 거치물의 하중이나 용도, 작업 환경에 따라 봉에 롤러를 매입하는 등 여러가지 옵션의 맞춤 제작이 가능합니다.
고객사의 요청에 따라 봉을 2B(무광)으로 제작했으나, 유광으로도 제작 가능합니다.
- 1 -
[맞춤 봉스태커 족동 1단 100kg용]
[재질] 철재(SS400)
[도색] 분체 도장(RAL 9003, 유광), 단 봉은 스텐레스(SUS304;2B, 무광)
[원산지] 한국
[허용 하중] 100kg
[규격] 봉 Ø60×600㎜, 봉 중심 높이: 최저 150 ~ 최고 1200㎜, 발 간격: 약 350㎜, 발 외폭: 약 470㎜, 발 길이: 560㎜ 발 높이: 약 85㎜, 전폭: 약 490㎜, 전고: 약 1650㎜
[바퀴] 손잡이 쪽 고탄성 우레탄 5인치 회전브레이크, 포크 쪽 우레탄 휠 Ø75×34㎜
[기타] 상하강: 족동 유압식, 수평 이동: 수동 견인식
- 2 -
[상세 사양]
- 3 -
[스텐레스 봉]
- 4 -
[전체 모습]
- 5 -
[하강 밸브]
- 6 -
[족동 페달]
- 7 -
[전체 모습 - 후면]
- 8 -
[손잡이쪽 고탄성 우레탄 5인치 회전브레이크 캐스터(바퀴), 포크쪽 우레탄 휠]
- 9 -

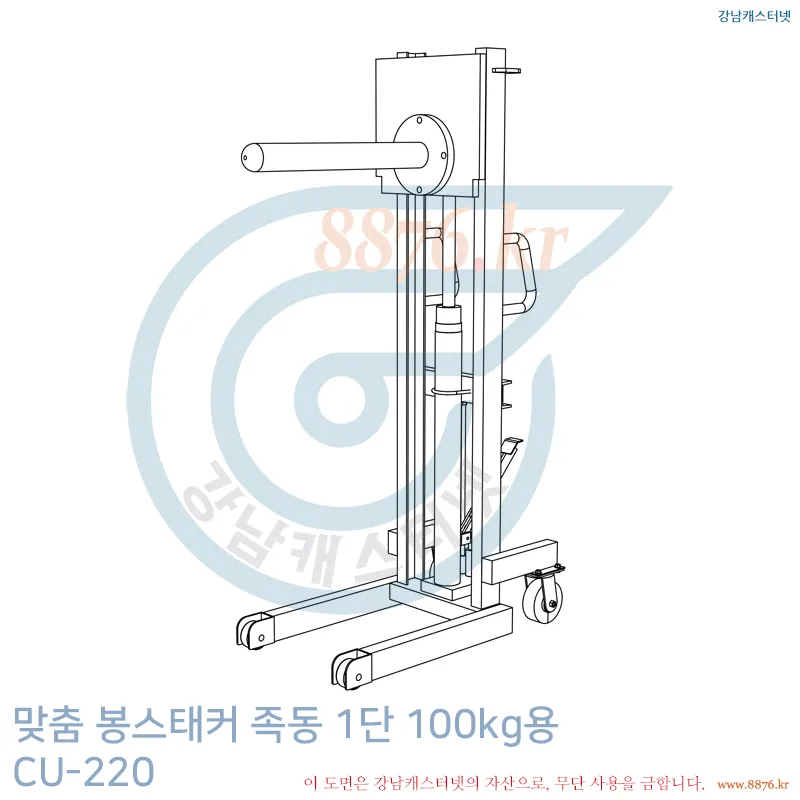

[최대 상승]
- 10 -

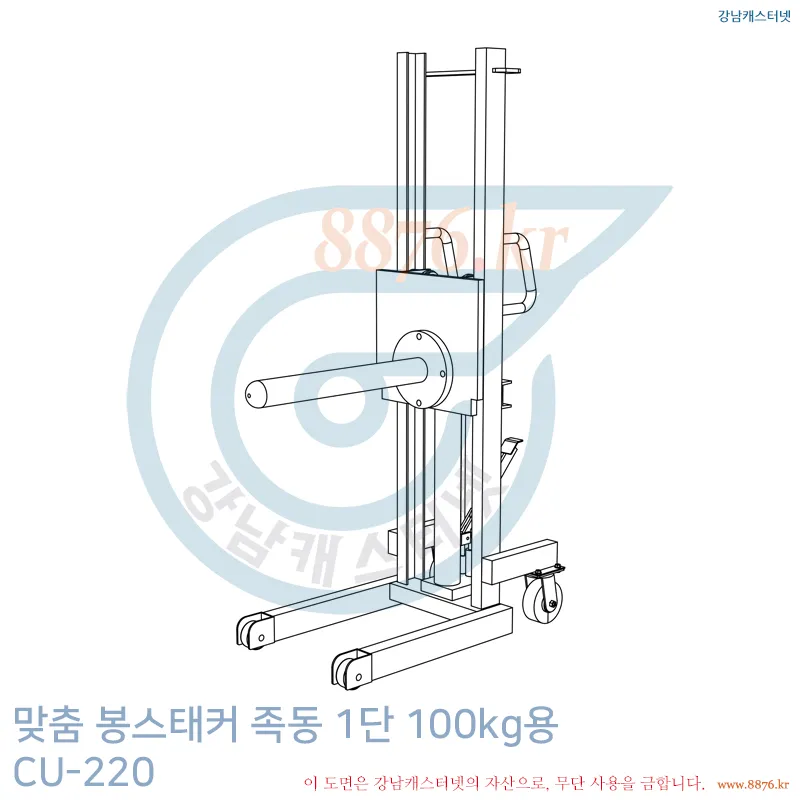

[중간 상승]
- 11 -

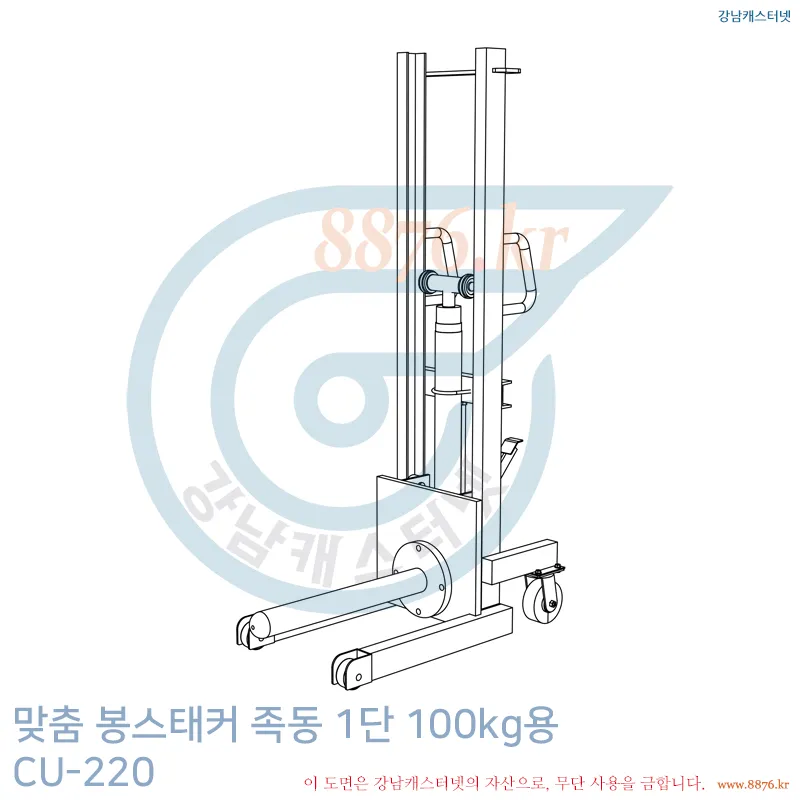

[최저 하강]
- 12 -
[컨셉도 1]
- 13 -
[컨셉도 2]
- 14 -
[컨셉도 3]
- 15 -

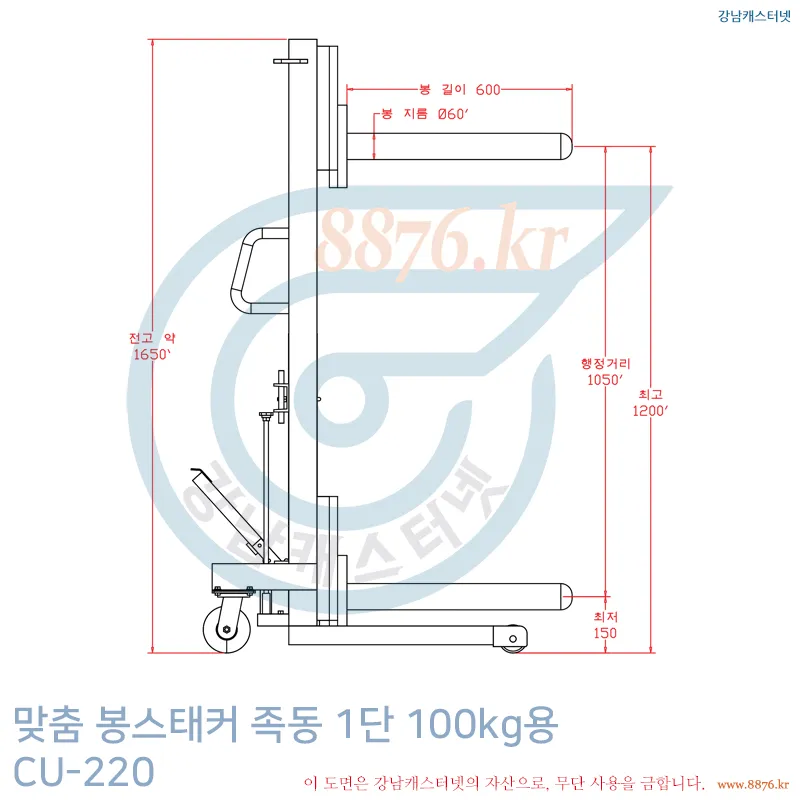

[주요 규격]
