핸드카 250kg용
2024-06-28/09:56:31
고객사의 요청으로 밑판을 개조한 맞춤 핸드카입니다.
밑판의 크기와 구조를 변경하고, 밑판을 쉽게 넣을 수 있도록 끝부분을 가공하였습니다.
바퀴는 통고무 타이어를 채택하여 공기가 빠질 염려는 없지만 비교적 무겁습니다.
공기가 빠지지 않으면서 가벼운 발포우레탄 휠도 있습니다.
타이어류 휠 제품 보기
https://casternet.com/neo/s.php?c=40&d=i&l=1_1_uv4&w=1beo&s=1
[재질] 철재-SS400
[도색] 분체도장(파란색)
[허용하중] 250kg
[자재] 철판 5T, Ø27.2 원파이프

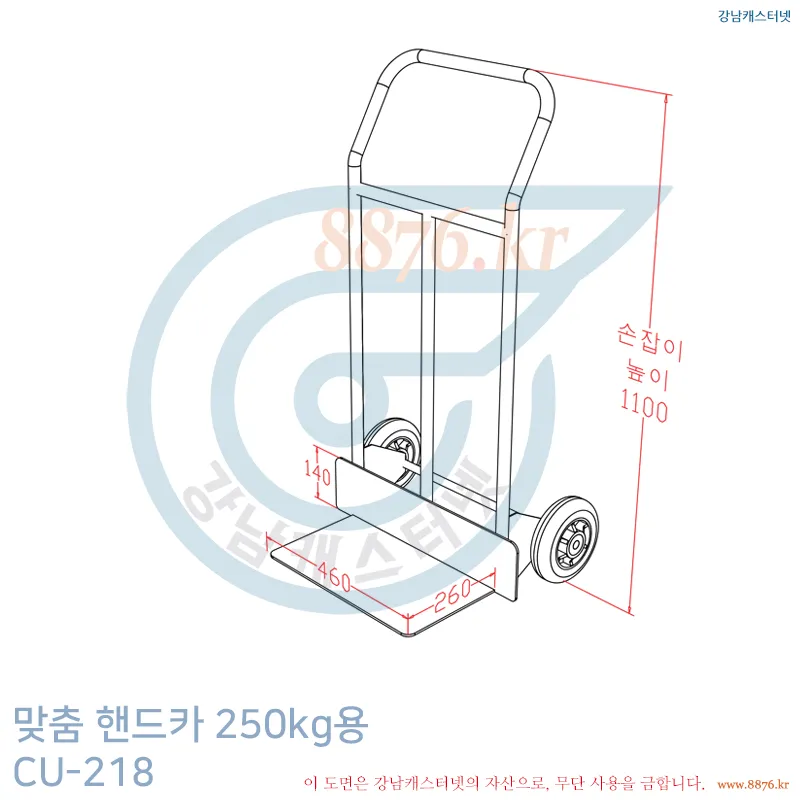

[주 규격] 밑판 폭: 260㎜, 밑판 길이: 460㎜, 밑판 높이: 140㎜, 손잡이 높이: 1100㎜
[바퀴] 휠 종류: 통고무 8인치 바퀴 휠, 휠 규격: 200×65㎜
밑판의 크기와 구조를 변경하고, 밑판을 쉽게 넣을 수 있도록 끝부분을 가공하였습니다.
바퀴는 통고무 타이어를 채택하여 공기가 빠질 염려는 없지만 비교적 무겁습니다.
공기가 빠지지 않으면서 가벼운 발포우레탄 휠도 있습니다.
타이어류 휠 제품 보기
https://casternet.com/neo/s.php?c=40&d=i&l=1_1_uv4&w=1beo&s=1
- 1 -
[맞춤 핸드카 250kg용]
[재질] 철재-SS400
[도색] 분체도장(파란색)
[허용하중] 250kg
[자재] 철판 5T, Ø27.2 원파이프
[주 규격] 밑판 폭: 260㎜, 밑판 길이: 460㎜, 밑판 높이: 140㎜, 손잡이 높이: 1100㎜
[바퀴] 휠 종류: 통고무 8인치 바퀴 휠, 휠 규격: 200×65㎜
- 2 -
[상세 사양]
- 3 -
[손잡이]
- 4 -
[밑판 끝부분 가공]
- 5 -
[프레임과 휠 축 결합부]
- 6 -
[통고무 8인치 캐스터(바퀴) 휠]
- 7 -
[휠 고정핀]
- 8 -
[주요 규격]
- 9 -

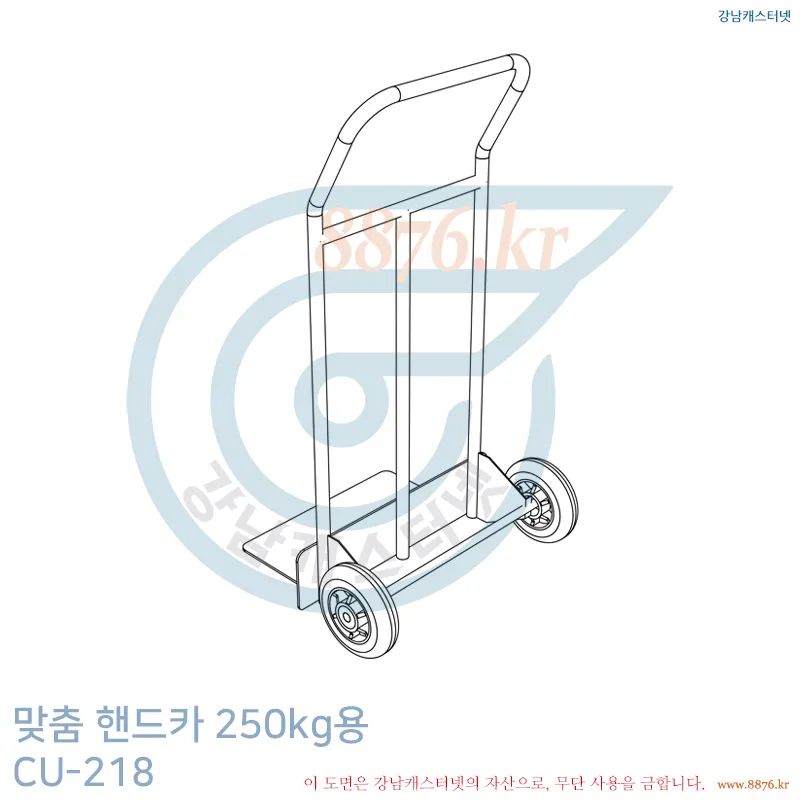

[컨셉도 1]
- 10 -

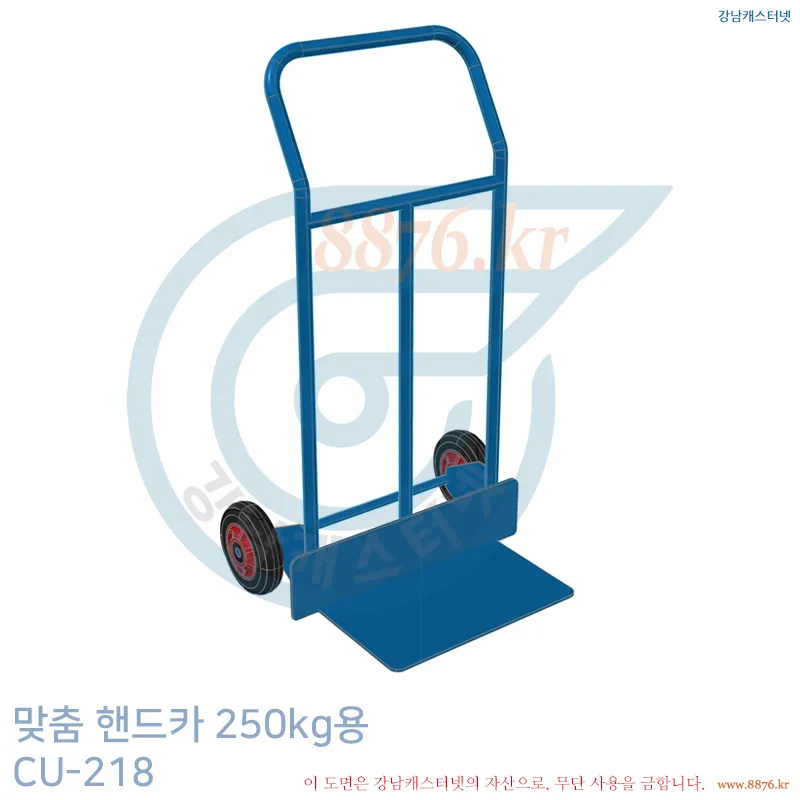

[컨셉도 2]
