봉스태커 1단 족동 100kg용(봉 끝 MC나일론 구조물)
2024-02-01/16:11:59
맞춤 봉스태커 1단 족동 100kg용 입니다.
봉 보다 길이가 긴 원단롤을 거치해야 할 경우에 봉 끝에 설치된 MC나일론 구조물을 이용, 다른 봉과 연결할 수 있습니다.
재질: 철제(SS400), 도색: 분체도장(회색), 단 봉은 스텐레스(SUS304; 유광), 허용하중: 100㎏
봉 규격: Ø70×1,200㎜, 봉중심 높이: 최저 약 250 ~ 최고 750㎜, 스태커 전고: 약 1,000㎜ 예상
발간격: 약 450㎜, 발길이: 약 900㎜, 발높이: 100㎜
바퀴: 손잡이쪽 중량 고탄성 우레탄 5인치 회전브레이크, 포크쪽 휠 우레탄 Ø100×40㎜
상하강: 족동식, 수평이동: 수동 견인식
봉 보다 길이가 긴 원단롤을 거치해야 할 경우에 봉 끝에 설치된 MC나일론 구조물을 이용, 다른 봉과 연결할 수 있습니다.
- 1 -
맞춤 봉스태커 1단 족동 100kg용(봉 끝 MC나일론 구조물)
재질: 철제(SS400), 도색: 분체도장(회색), 단 봉은 스텐레스(SUS304; 유광), 허용하중: 100㎏
봉 규격: Ø70×1,200㎜, 봉중심 높이: 최저 약 250 ~ 최고 750㎜, 스태커 전고: 약 1,000㎜ 예상
발간격: 약 450㎜, 발길이: 약 900㎜, 발높이: 100㎜
바퀴: 손잡이쪽 중량 고탄성 우레탄 5인치 회전브레이크, 포크쪽 휠 우레탄 Ø100×40㎜
상하강: 족동식, 수평이동: 수동 견인식
- 2 -
[상세 사양]
- 3 -
[롤러가 매립된 스텐레스(SUS) 봉]
- 4 -
[실린더와 회전식 하강 밸브]
- 5 -
[봉 끝 MC나일론 구조물]
- 6 -
[우레탄 Ø100×40㎜ 휠]
- 7 -
[중량 고탄성 우레탄 5인치 회전브레이크 캐스터(바퀴)
- 8 -
[최고 상승 상태]
- 9 -
[중간 상승 상태]
- 10 -
[최저 하강 상태]
- 11 -
[컨셉도 1]
- 12 -
[컨셉도 2]
- 13 -

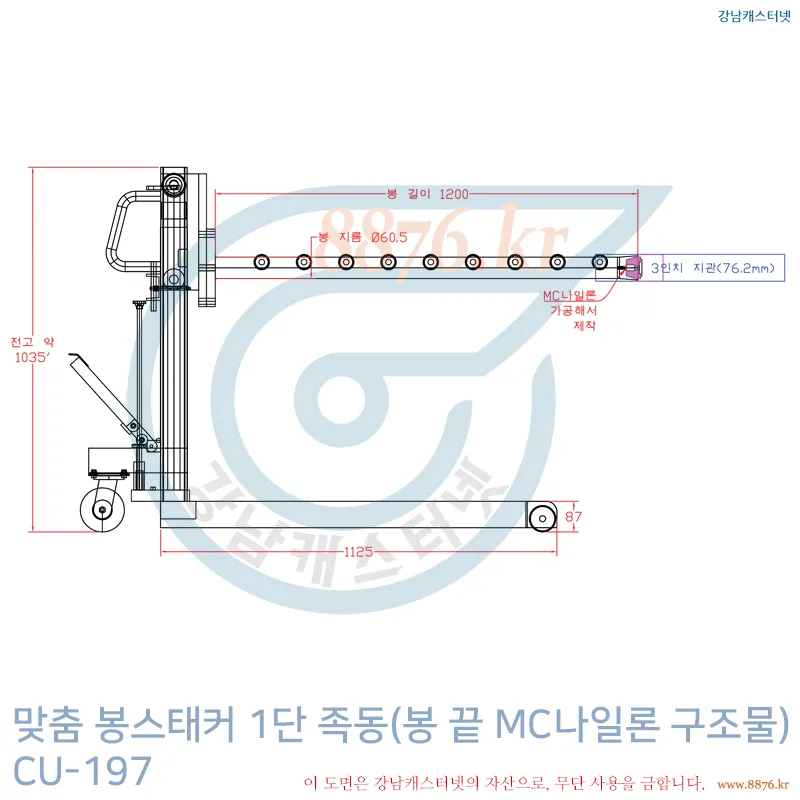

[주요 규격]
