철대차 300kg용(상판 위 물탱크 적재 및 구조물 설치)
2024-01-31/13:41:06
상판 위에 물탱크 적재를 위한 브라켓과 모터 고정을 위한 홀 가공을 한 맞춤 철대차입니다.
또한 호이스트 작업을 위해서 상판 네 곳에 아이너트를 부착하였고, 전선을 감을 수 있는 기둥 구조물을 추가하였습니다.
대차 제작 시, 실 적재물을 보내 주시는 것이 가장 잘 맞는 운반대차를 제작할 수 있는 방법입니다.

재질: 철재-SS400
도색: 분체도장
원산지: 한국
허용하중: 300kg
[주 규격] 가로: 760㎜, 세로: 1700㎜
[높이] 손잡이 높이: 930㎜, 상판 높이: 300㎜, 바퀴 높이: 250㎜
[바퀴] 바퀴 종류: 중량 우레탄 8인치, 앞바퀴(손잡이쪽): 회전 브레이크 2개, 뒷바퀴: 직진 2개
[자재] 프레임: 50×50×4T, 철판 두께: 4.5㎜







또한 호이스트 작업을 위해서 상판 네 곳에 아이너트를 부착하였고, 전선을 감을 수 있는 기둥 구조물을 추가하였습니다.
대차 제작 시, 실 적재물을 보내 주시는 것이 가장 잘 맞는 운반대차를 제작할 수 있는 방법입니다.
- 1 -

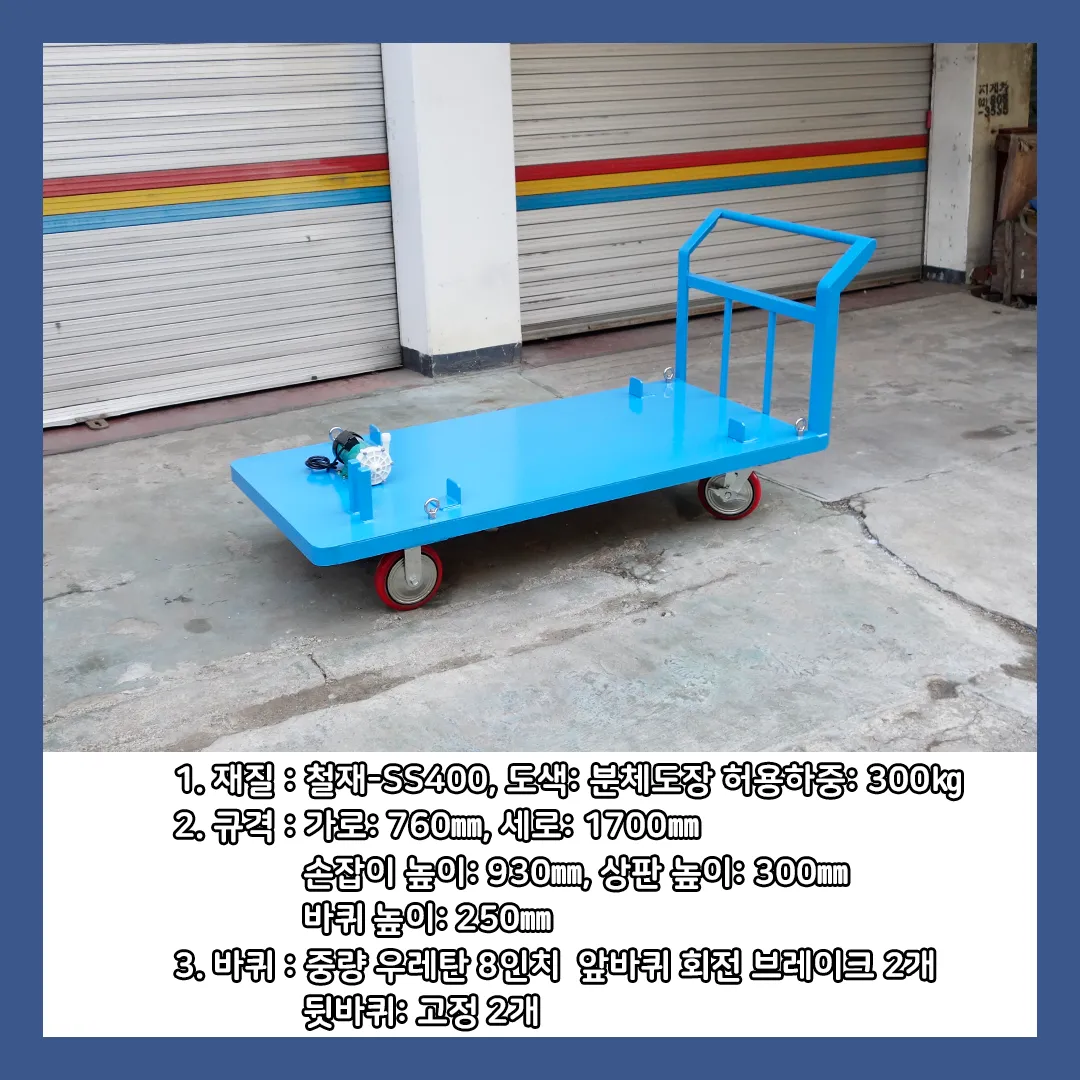

[맞춤 철대차 300kg용]
재질: 철재-SS400
도색: 분체도장
원산지: 한국
허용하중: 300kg
[주 규격] 가로: 760㎜, 세로: 1700㎜
[높이] 손잡이 높이: 930㎜, 상판 높이: 300㎜, 바퀴 높이: 250㎜
[바퀴] 바퀴 종류: 중량 우레탄 8인치, 앞바퀴(손잡이쪽): 회전 브레이크 2개, 뒷바퀴: 직진 2개
[자재] 프레임: 50×50×4T, 철판 두께: 4.5㎜
- 2 -

[상세 사양]
- 3 -

[상판에 추가된 구조물(모터는 제외)]
- 4 -

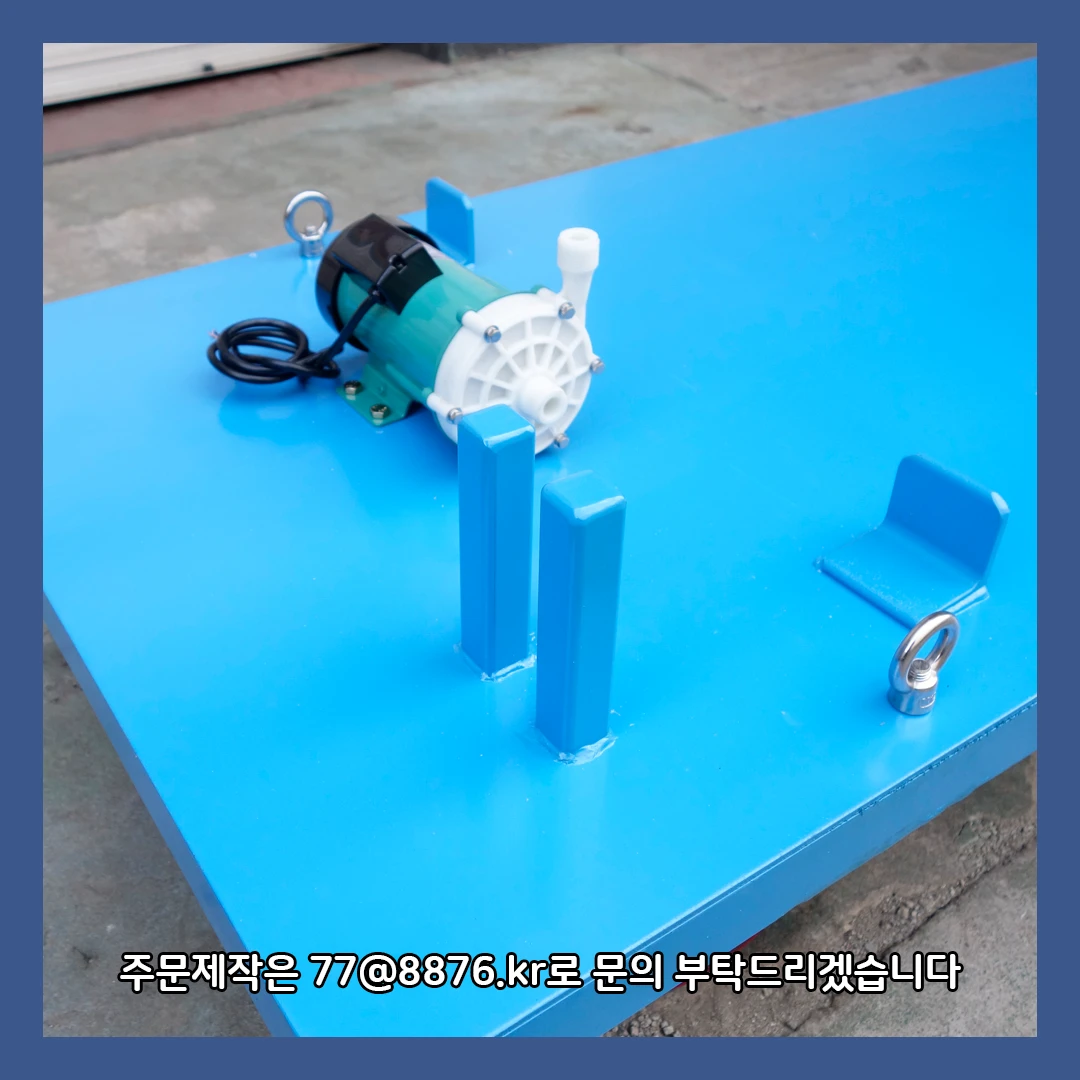

[모터 고정부, 아이너트, 탱크 적재를 위한 브라켓, 전선을 감을 수 있는 기둥]
- 5 -

[아이너트, 탱크 적재를 위한 브라켓]
- 6 -

[중량 우레탄 8인치 직진, 회전브레이크 캐스터(바퀴)]
- 7 -

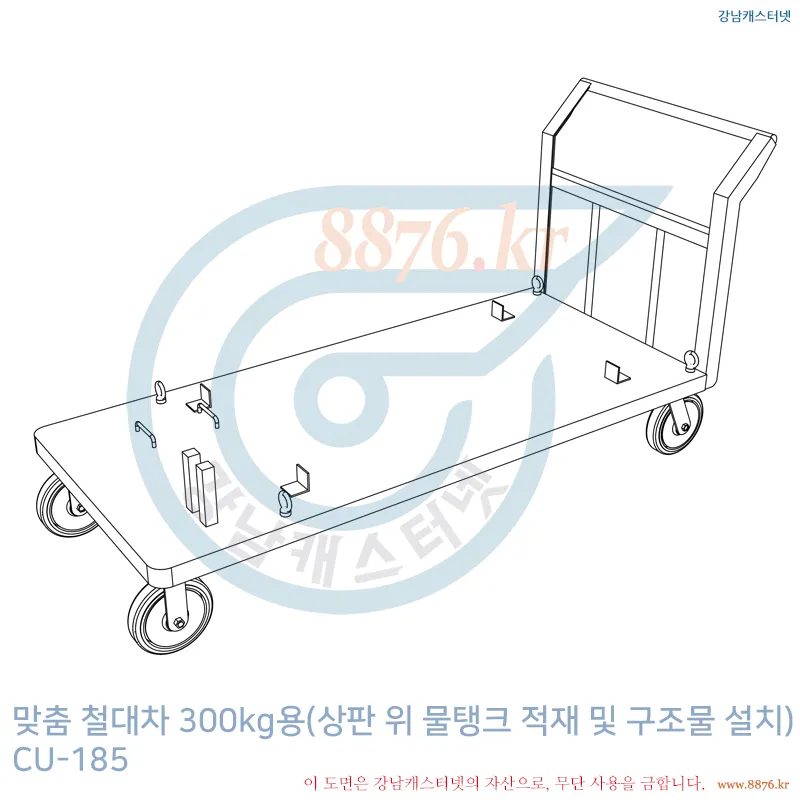

[컨셉도 1]
- 8 -

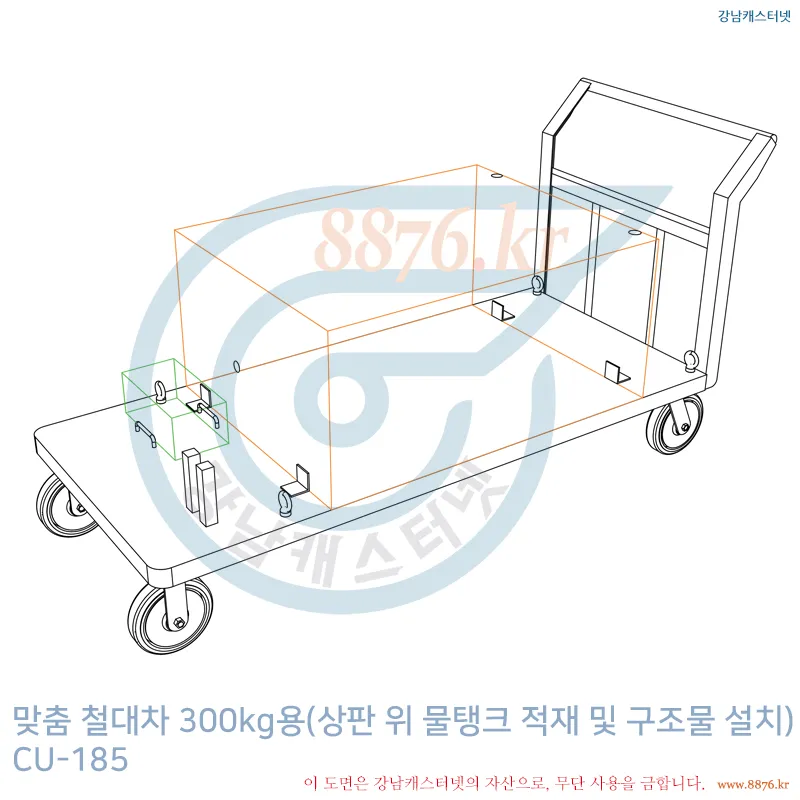

[컨셉도 2]
