철판 달리(상판위 10T철판 용접 및 홀 가공)
2023-09-04/09:33:19
철판달리 상판에 추가로 10T의 철판을 덧대어 용접한 후 4개의 홀을 가공한 맞춤 제작 사례입니다.
기계 장비를 상판에 거치한 후 볼트로 조립, 체결할 수 있도록 제작되었습니다.
재질: 철재-SS400, 도색: 분체도장(파란색), 허용하중: 125㎏

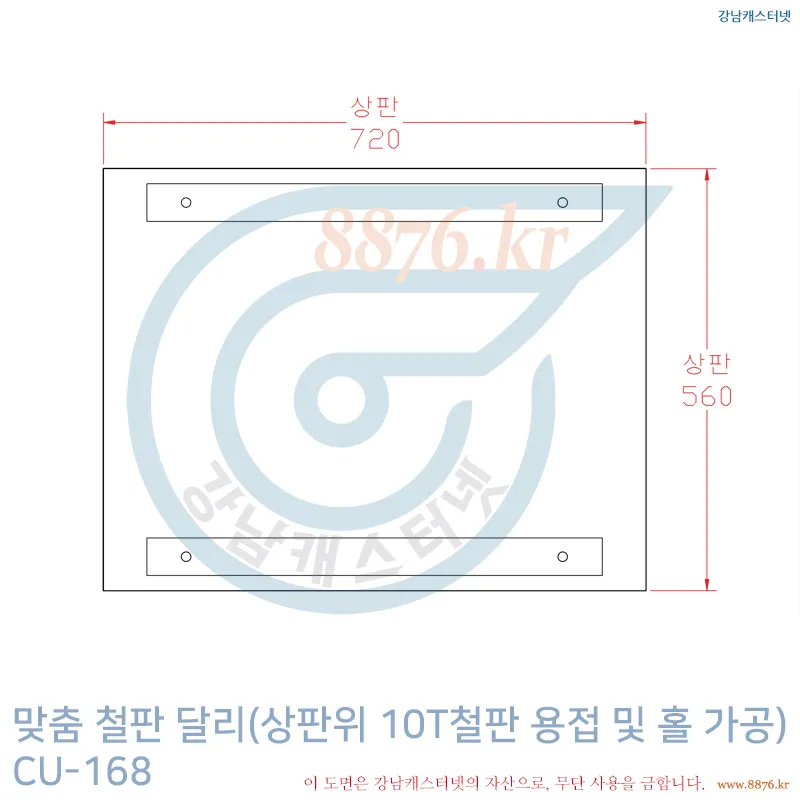

[상판 규격] 가로: 560㎜, 세로: 720㎜, 상판높이(바퀴포함): 약 120㎜
[상판 위 추가 장치] 50×605㎜×10T 철판 2개
[구멍 간격] 지정된 4곳에 상판 및 10T철판 Ø13홀 관통
[바퀴] 종류: 중간하중 2.5인치 회전 브레이크 4개 볼트너트 체결(S-15)
기계 장비를 상판에 거치한 후 볼트로 조립, 체결할 수 있도록 제작되었습니다.
- 1 -
- [맞춤 철판 달리(상판위 10T철판 용접 및 홀 가공)] -
재질: 철재-SS400, 도색: 분체도장(파란색), 허용하중: 125㎏
[상판 규격] 가로: 560㎜, 세로: 720㎜, 상판높이(바퀴포함): 약 120㎜
[상판 위 추가 장치] 50×605㎜×10T 철판 2개
[구멍 간격] 지정된 4곳에 상판 및 10T철판 Ø13홀 관통
[바퀴] 종류: 중간하중 2.5인치 회전 브레이크 4개 볼트너트 체결(S-15)
- 2 -
- [상세 사양] -
- 3 -
- [중간하중 2.5인치 회전브레이크 캐스터(바퀴)] -
- 4 -

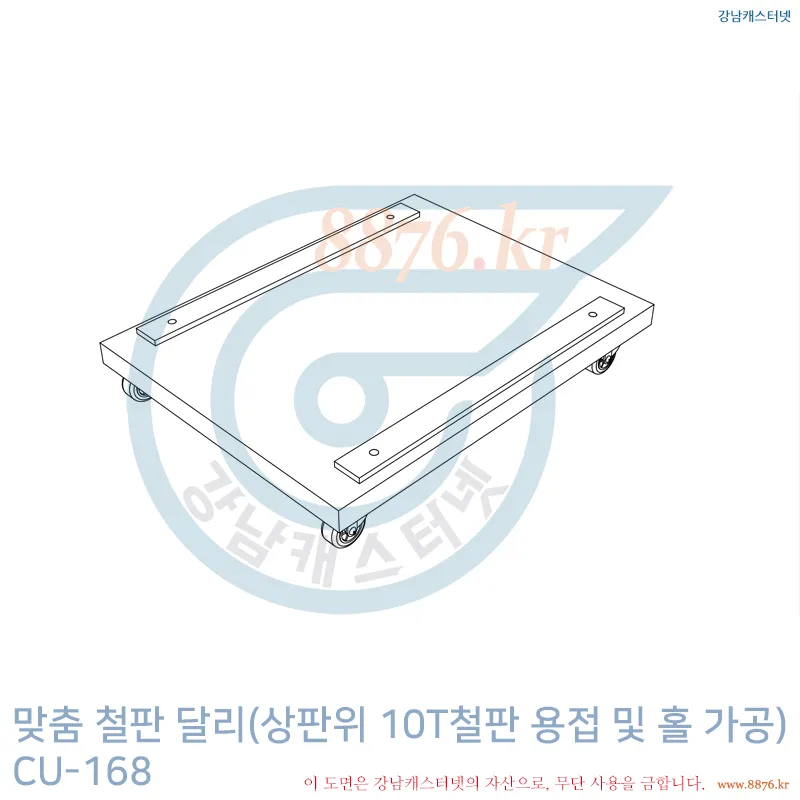

- [컨셉도 1] -
- 5 -
- [컨셉도 2] -
- 6 -
- [컨셉도 3] -
